「編輯標註」參考

新增功能：2023

存取方式：

在圖面標註上按一下右鍵，然後從功能表中選取「編輯」。
按兩下圖面標註。
當您建立一般標註且選取「在建立時編輯標註」選項時，該對話方塊會自動顯示。

文字

編輯方塊用於將文字附加至計算的標註值 (由 << >> 表示)、覆寫計算的值、變更文字整體的對齊方式以及插入特定符號。秘訣: 若要堆疊文字，請鍵入正確的堆疊順序，將其選取，按一下右鍵並選擇「堆疊」。
	「左對齊方式」、「置中對齊方式」或「右對齊方式」指令用於相對於文字方塊的側邊放置文字。
	「頂端對齊方式」、「中間對齊方式」或「底端對齊方式」指令用於相對於文字方塊的頂端和底端放置文字。
隱藏標註值	選取該勾選方塊，以使用自訂文字取代標註的計算值。清除該勾選方塊以還原計算值。
	開啟「設定文字格式」對話方塊，以便存取進階文字格式選項。注意事項: 預設標註文字格式由作用中標準中的型式設定進行控制。
插入符號	在游標位置處將符號插入文字。從清單中選取符號。
當建立時編輯標註	每次插入新的一般標註時，均會顯示「編輯標註」對話方塊，以便您可以立即對其進行編輯。注意事項: 或者，可以在「應用程式選項」對話方塊的「組合」頁籤中設定選項狀態。

精確度與公差

指定圖面中所選標註的公差格式。「精確度與公差」頁籤上的設定將取代目前圖面中關聯的標註型式的設定。

模型值	顯示標註的模型值。
取代顯示的值	選取該勾選方塊，將關閉計算的模型值，並允許輸入取代值。清除該勾選方塊，以還原預設計算模型值。
公差方式	指定所選標註的公差方式。捲動清單，並點選一種方式。公差方式決定了對話方塊中可用的其他選項。
上下	設定公差上限或公差下限的值。含有兩端式運算符號的值代表公差範圍。含有單一運算符號的值會加入標稱值，或從其中減去。如果一個值有單一運算符號，您可以按一下以變更這個符號。
孔	設定使用「允差配合」公差時孔標註的公差值。按一下箭頭，然後從清單中選擇公差。
軸	設定使用「允差配合」公差時軸標註的公差值。按一下箭頭，然後從清單中選擇公差。
精確度	之後，會截斷值，舍入指定的精確度。按一下箭頭，並從清單中選取。
主要單位	設定所選標註之主要單位的小數位數。
主要公差	設定所選標註之主要公差的小數位數。
對照單位	設定所選標註之對照單位的小數位數。
對照公差	設定所選標註之對照公差的小數位數。

檢驗標註

檢驗標註

將選取的標註指定為檢驗標註，並啟用檢驗選項。

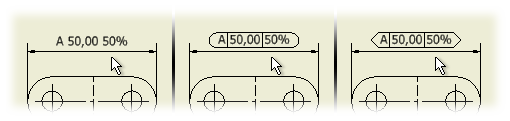

形狀

「無」用於指定檢驗標註文字周圍無邊框造型。

用於指定所需的檢驗標註造型的兩端為圓形還是尖角。

標示/檢驗比率

「標示」包含放置在標註值左側的文字。在方塊中按一下並輸入所需的標示文字。

「檢驗率」包含放置在標註值右側的百分比。在方塊中按一下並輸入檢驗率文字。

「符號」用於將選取的符號放置在作用中的標示或檢驗率方塊中。
