複製、移動或旋轉 2D 草圖幾何圖形

在 Inventor 草圖中複製或移動幾何圖形時，您可以選取一個或多個元素，然後為幾何圖形的新位置定義基準點。若要旋轉幾何圖形，請選取元素，然後定義中心點。

秘訣: 依預設，基準點和中心點會鎖點至最近的垂直或水平軸線。若要取代此鎖點，請在按住 Ctrl 鍵的同時設定點。或者，在開始之前，請在「應用程式選項」對話方塊的「草圖」頁籤上除選「鎖點至格線」(「工具」頁籤 「選項」面板)。

複製幾何圖形

1. 在 2D 草圖中，按一下「草圖」頁籤 「修改」面板 「複製」。

   將開啟「複製」對話方塊，且依預設，「選取」模式處於作用中狀態。

2. (可選) 在「複製」對話方塊中，指定以下任何選項：

最佳化單一選取

在圖形視窗中進行單一選取後，會自動切換至「基準點」模式。如果您只要修改一個選取，請選擇此選項。

精確輸入

呼叫「精確輸入」工具列，以便您可以輸入特定的 X 和 Y 座標，來為修改的幾何圖形指定位置。

剪貼簿 [Ctrl+C]

儲存所選幾何圖形的暫存複本，以便貼到其他草圖中。

3. 在圖形視窗中，選取您要複製的幾何圖形：

   • 按一下以選取一個元素。
   • 拖曳以建立選集。
   • 按一下右鍵並選擇「全選」。

4. 如有必要，按一下「複製」對話方塊中的「基準點」，以切換至該模式。

5. 在圖形視窗中按一下以設定基準點，或在「精確輸入」工具列中輸入座標。

6. 在圖形視窗中按一下，或使用「精確輸入」工具列來設定端點。按退格鍵以退回。

   當您移動游標時，動態預覽會展示表示原始幾何圖形的虛線，以及表示複製後幾何圖形的實線。

7. 若要完成，請在「複製」對話方塊中按一下「完成」，按一下右鍵並選擇「完成」，或按 Esc。

移動幾何圖形

1. 在 2D 草圖中，按一下「草圖」頁籤 「修改」面板 「移動」。將開啟「移動」對話方塊，且依預設，「選取」模式處於作用中狀態。
2. (可選) 在「移動」對話方塊中，指定以下任何選項：

最佳化單一選取

在圖形視窗中進行單一選取後，會自動切換至「基準點」模式。如果您只要移動一個選取，請選擇此選項。

精確輸入

呼叫「精確輸入」工具列，以便藉由輸入特定的 X 和 Y 座標值來指定已修改幾何圖形的位置。

複製

移動所選項的複本。

3. 在圖形視窗中，選取您要移動的幾何圖形：

   • 按一下以選取一個元素。
   • 拖曳以建立選集。
   • 按一下右鍵並選擇「全選」。

4. 如有必要，按一下「移動」對話方塊中的「基準點」，以切換至該模式。

5. 在圖形視窗中按一下以設定基準點，或在「精確輸入」工具列中輸入座標。

6. 在圖形視窗中按一下，或使用「精確輸入」工具列來設定端點。按退格鍵以退回。

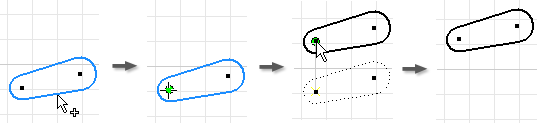

   當您移動游標時，動態預覽會展示表示原始幾何圖形的虛線，以及表示移動後幾何圖形的實線。

7. 若要完成，請在「移動」對話方塊中按一下「完成」，按一下右鍵並選擇「完成」，或按 Esc。

旋轉幾何圖形

1. 在 2D 草圖中，按一下「草圖」頁籤 「修改」面板 「旋轉」。將開啟「旋轉」對話方塊，且依預設，「選取」模式處於作用中狀態。
2. (可選) 在「旋轉」對話方塊中，指定以下任何選項：

最佳化單一選取

在圖形視窗中進行單一選取後，會自動切換至「中心點」模式。如果您只要旋轉一個選取，請選擇此選項。

精確輸入

呼叫「精確輸入」工具列，以便藉由輸入特定的 X 和 Y 座標值來指定已修改幾何圖形的位置。

複製

旋轉所選項的複本。

3. 在圖形視窗中，選取您要旋轉的幾何圖形：

   • 按一下以選取一個元素。
   • 拖曳以建立選集。
   • 以滑鼠右鍵按一下，然後選擇「全選」。

4. 如有必要，按一下「旋轉」對話方塊中的「中心點」，以切換至該模式。

5. 在圖形視窗中按一下以設定中心點，或在「精確輸入」工具列中輸入座標。

6. 在圖形視窗中按一下，或使用「精確輸入」工具列來設定端點。按退格鍵以退回。

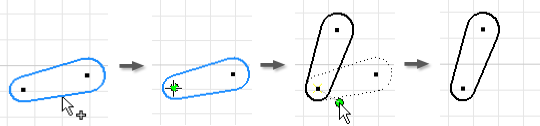

   當您移動游標時，動態預覽會展示表示原始幾何圖形的虛線，以及表示旋轉後幾何圖形的實線。在「旋轉」對話方塊中，「角度」值會動態更新。

   在「旋轉」對話方塊中，「角度」值會動態更新。

   注意事項: 您也可以手動指定旋轉角度。如果輸入了值，在變更或按一下圖形視窗之前，該值將保持固定。

7. 若要完成，請在「旋轉」對話方塊中按一下「完成」，按一下右鍵並選擇「完成」，或按 Esc。

在移動或旋轉幾何圖形時變更約束行為

如果約束阻止您移動或旋轉幾何圖形，Inventor 會開啟一個對話方塊來警示您。您可以在「移動」或「旋轉」指令對話方塊的展開區域中變更此預設行為。

• 若要在修改幾何圖形時放鬆尺度約束，請按一下「移動」或「旋轉」對話方塊中的「更多」，並選擇一個選項來取代預設行為 (「提示」)：

永不

不會放鬆標註。該作業會採用與所選幾何圖形關聯的所有標註。如果作業失敗，將會顯示一個對話方塊。

無方程式時

不會放鬆做為其他任何標註之函數的標註。

永遠

作業完成後，會重新計算與所選幾何圖形相關聯的所有線性標註和角度標註。放鬆選集外的所有標註；忽略選集內的標註。

提示

(預設) 如果作業失敗，對話方塊將解釋問題所在並提供解決方法。

• 若要在修改幾何圖形時中斷幾何約束，請按一下「移動」或「旋轉」對話方塊中的「更多」，並選擇一個選項來取代預設行為 (「提示」)：

永不

不會修改幾何約束。作業會採用所有既有的幾何約束。如果作業失敗，將會顯示一個對話方塊。

永遠

僅刪除與所選幾何圖形相關聯的固定約束。將刪除已選取幾何圖形與未選取幾何圖形之間的約束，以下約束除外：

• 移動：除平行、互垂和相等約束
• 旋轉：除相等約束

提示

(預設) 如果作業失敗，會顯示一則訊息來解釋問題。
