建立基本結構框架

組合檔開啟時啟動。

1. 在功能區上，按一下「設計」頁籤 「框架」面板 「插入框架」。

2. (可選)

   • 選取「複製性質」，然後選取構件以符合性質和方位。

   • 選取一個已儲存的預置，以規劃框架構件。

   • 展開面板右上角的「進階設定」功能表。

     請注意勾選的預設值，並對設定進行任何必要的變更。

3. 設定幾何圖形輸入類型：

   • 若要選取 2D/3D 草圖線或模型邊，請設定「『透過兩點指定框架位置』處於關閉狀態」。

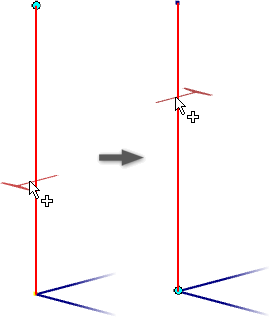

     秘訣: 使用此選項，您可以亮顯草圖幾何圖形，並在按一下前移動游標，藉以變更原點位置和輪廓方位。



   • 若要選取點，請設定「『透過兩點指定框架位置』處於打開狀態」。

4. 在圖形顯示中選取輸入幾何圖形。

   注意事項: 會顯示單選鈕和操控點箭頭，您只需按滑鼠即可。

5. 選取輸入幾何圖形後，請使用顯示控制來設定縮放和檢視方位。

   • 縮放視圖，並將視圖設定為互垂於框架操控點。
   • 縮放至框架操控點。
   • 將顯示恢復為初始視圖。

6. 如果需要，按一下「翻轉方向」以反轉方位。

7. 指定框架構件：

   • 品類

     注意事項: 在下拉式清單中按一下「重新整理品類」，可重建清單並包括自訂可讀寫資源庫項目。

   • 標準

   • 族群

   • 大小

   • 材料

   • 外觀

8. (可選) 勾選「合併框架構件」可選取多條邊，並將其合併至一個框架構件中。

   例如，您可以選取兩條邊和它們之間的一個折彎。所產生的結果是一個沿著三個圖元進行掃掠的框架構件。

   注意事項:「合併框架構件」不適用於透過選取點放置的構件。

9. 指定方位。

   在顯示畫面中選取一個單選鈕，以放置框架構件。



10. (可選)

    • 在顯示畫面中拖曳線性操控點，或在值方塊中輸入數字，以偏移框架。

    • 在顯示畫面中拖曳角度操控點，或在值方塊中輸入旋轉角度，以旋轉框架。

      秘訣: 按兩下角度操控點，可以按 45 度增量旋轉。您也可以按住 Shift 鍵並拖曳角度操控點，以按 45 度增量旋轉。

    如果使用偏移值，您可以：

    • 啟用「圍繞所選點旋轉」，以使用單選鈕做為旋轉中心。



    • 停用「圍繞所選點旋轉」，以使用來源幾何圖形做為旋轉中心。



1. (可選) 按一下「對齊」選項，然後按一下直線邊、平物面、工作軸線、工作平面或草圖線，以確定構件方向。
2. 按一下「套用」。
   • 當您對作用中組合插入新框架的第一個框架構件時，在瀏覽器中，該作用中組合下會加入一個新框架次組合。
   • 如果作用中的組合文件下沒有框架次組合，則在顯示「框架構件命名」對話方塊之前顯示「建立新框架」對話方塊。
   • 在每個對話方塊中按一下「確定」接受作業。
3. 依需要繼續加入更多框架構件。
4. 加入所有框架構件後，按一下「確定」。

請在導引式自學課程庫中尋找框架產生器自學課程。
