處理圖面

您可以複製並更新性質、取代模型參考、套用設計視圖，以及在視圖中展示或隱藏標註或熔接註解。

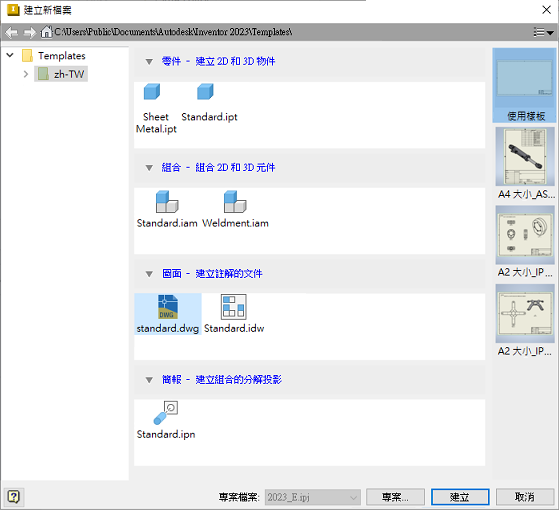

建立圖面 -「新建」指令

1. 按一下「新建」。

2. 在「建立新檔案」對話方塊中，選取檔案類型，然後選取樣板。

3. 建立新圖檔時，您可以使用樣板內的圖紙格式。

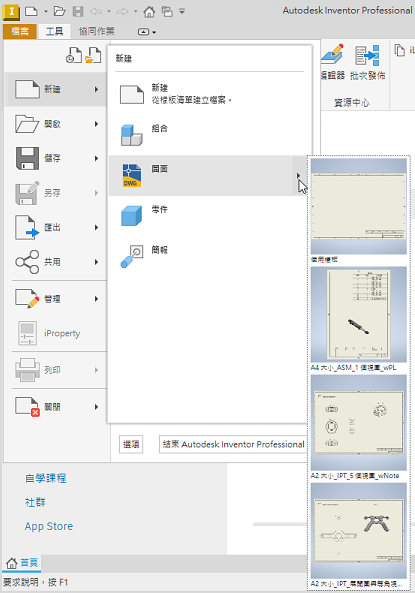

建立圖面 -「檔案」指令

1. 按一下「檔案」。

2. 將游標懸停在「新建」 上，以顯示「新建」圖示列。

3. 在「新建」圖示列中，將游標懸停在「圖面」上，以顯示樣板和圖紙格式選項。

4. 選取樣板。

將模型性質複製到圖面

1. 在「文件設定」對話方塊的「圖面」頁籤，按一下「複製模型 iProperty 設定」。

2. 在「複製模型 iProperty 設定」對話方塊中，選取「複製模型 iProperty」，然後選取要複製到圖面的 iProperty。

3. 按一下「確定」以關閉「複製模型 iProperty 設定」對話方塊。

4. 按一下「套用」和「確定」以儲存文件設定，並關閉「文件設定」對話方塊。

   注意事項: 您可以使用圖面「文件設定」中的「其他自訂模型 iProperty 來源」選項，使來自外部檔案的自訂 iProperty 在圖面中可用。

更新圖面中複製的模型 iProperty

更新時放棄從模型中複製的 iProperty 的所有既有圖面取代。

複製的 iProperty 不是關聯式的，因此不會隨來源檔更新而更新。

如果圖面處於延期模式或者來源模型不可用，則「更新複製的模型 iProperty」指令不可用。

1. 開啟圖面後，選取「管理」頁籤 「更新」面板 「更新複製的性質」。

2. 按一下「是」確認在訊息方塊中的更新。

取代圖面中的模型參考

用於取代的模型的類型必須與原始模型相同 (使用 IPT 取代 IPT、使用 IAM 取代 IAM、使用 IPN 取代 IPN)。

如果選取的視圖不包括展開圖，則會刪除該視圖。同樣地，如果簡報不包含與原始檔相同的分解名稱，則會刪除該視圖。

1. 在功能區上，按一下「管理」頁籤 「修改」面板 「取代模型參考」。

2. 在「取代模型參考」對話方塊中，選取要取代的模型。

3. 按一下「選取新模型」，尋找並選取新模型檔案。

4. 然後按一下「開啟」和「是」。

套用設計視圖

1. 在圖面瀏覽器中，在視圖上按一下右鍵，然後選取「套用設計視圖」。

2. 按一下箭頭從列示的設計視圖中進行選取，然後按一下該視圖以展示其他設計視圖表現法。

在視圖中展示或隱藏標註或熔接註解

1. 在圖面瀏覽器中，選取視圖名稱，然後按一下右鍵並選取「註解可見性」。

2. 選取適當註解或移除對適當註解的選取。
