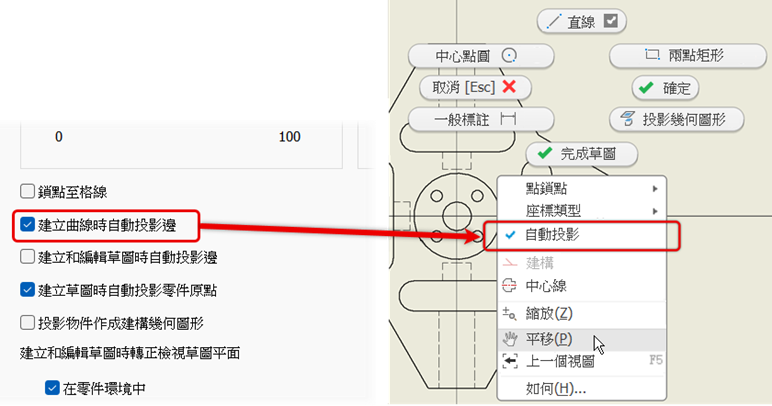

圖面草圖的自動投影

現在提供圖面草圖的自動投影功能。可從直線、圓等指令的右鍵功能表，打開或關閉該選項。可從「應用程式選項」>「草圖」頁籤 >「建立曲線時自動投影邊」設定，管理自動投影功能的預設設定。

若要取得有關圖面草圖的更多資訊，請參閱〈在圖面中使用草圖〉。

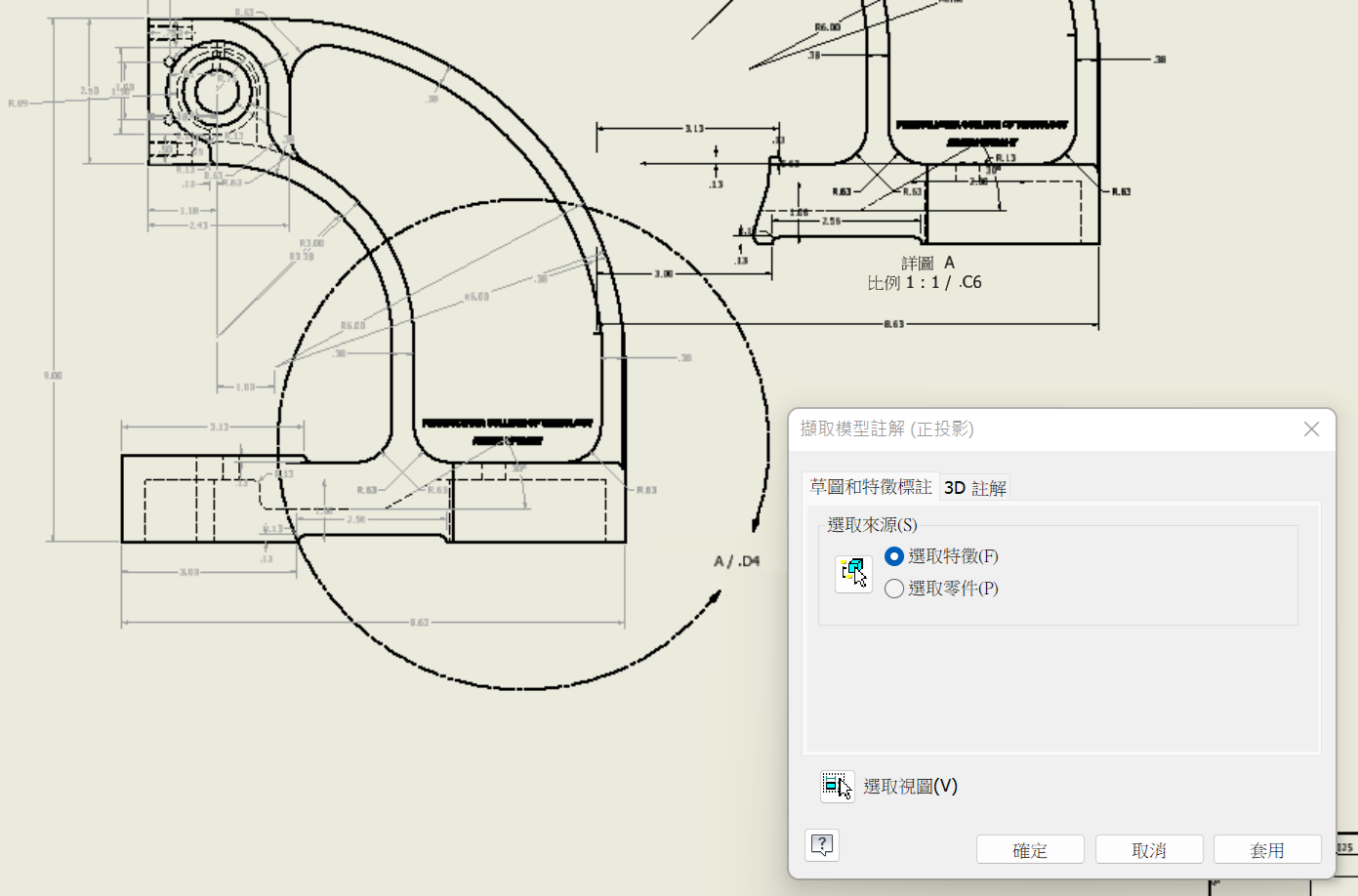

恢復模型註解

當視圖是視圖族群的一部分時，可以多次擷取模型註解 (模型和 3DA)。建立具有多個視圖的基準視圖時，以及在「應用程式選項」中啟用「在放置視圖時恢復」時，此功能不適用。

連續視圖標示方式

先前，如果您在放置視圖後又將其刪除，詳圖的編號仍會保持連續不中斷。現在，如果您刪除上一個剖面、詳圖或輔助視圖 (或其中幾項)，則系統會調整新視圖的標示 (例如 A、B...)，以便索引從圖面中的上一個既有視圖標示繼續。

Inventor Ideas 提交
