草圖增強功能

查看對草圖環境的最新增強。

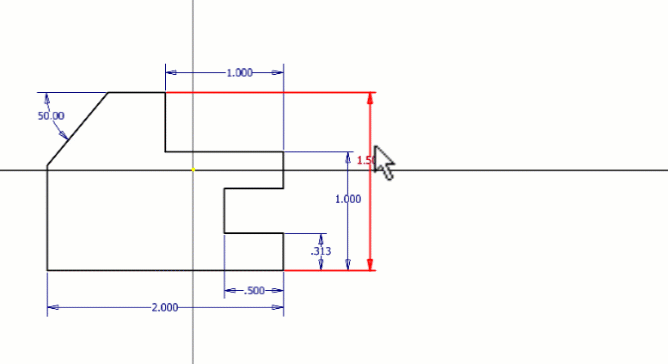

翻轉標註方向

現在，您可以使用草圖標註右鍵功能表中的「翻轉方向」，變更草圖幾何圖形的方向。可以選取一或多個標註並翻轉。您必須編輯草圖，才能翻轉方向。

若要取得更多資訊，請參閱〈使用草圖標註〉。

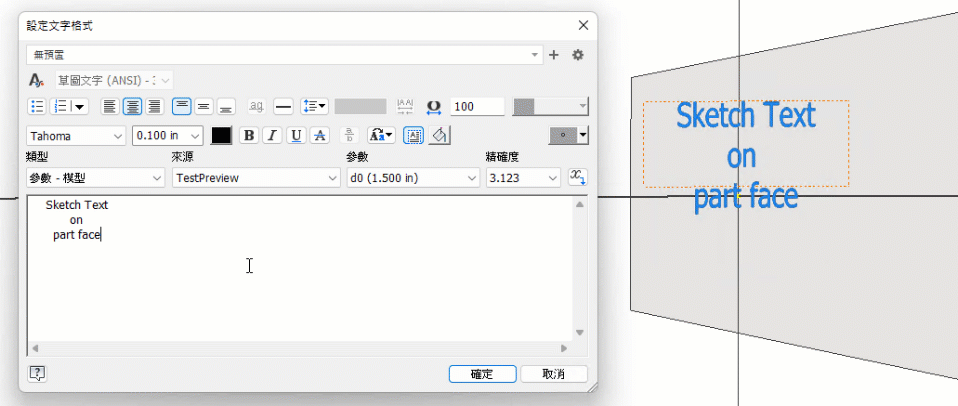

改進了所有平面 2D 草圖文字的預覽。在建立或編輯任何草圖文字時，文字會顯示預覽並隨著所做的變更進行更新。

草圖文字預覽

先前，當參考 (投影幾何圖形) 遺失時，必須將其刪除並選取新參考來約束幾何圖形。在此版本的 Inventor 中，增加了對取代投影草圖幾何圖形參考的支援。對於 2D 草圖中的單一投影幾何圖形，請使用右鍵功能表中新增的「取代參考」選項。

只有使用相同類型的幾何圖形 (線對線，圓對圓)，才能修復幾何圖形類型。請注意，不允許循環參考，且不支援來自組合中其他零件的參考幾何圖形。
