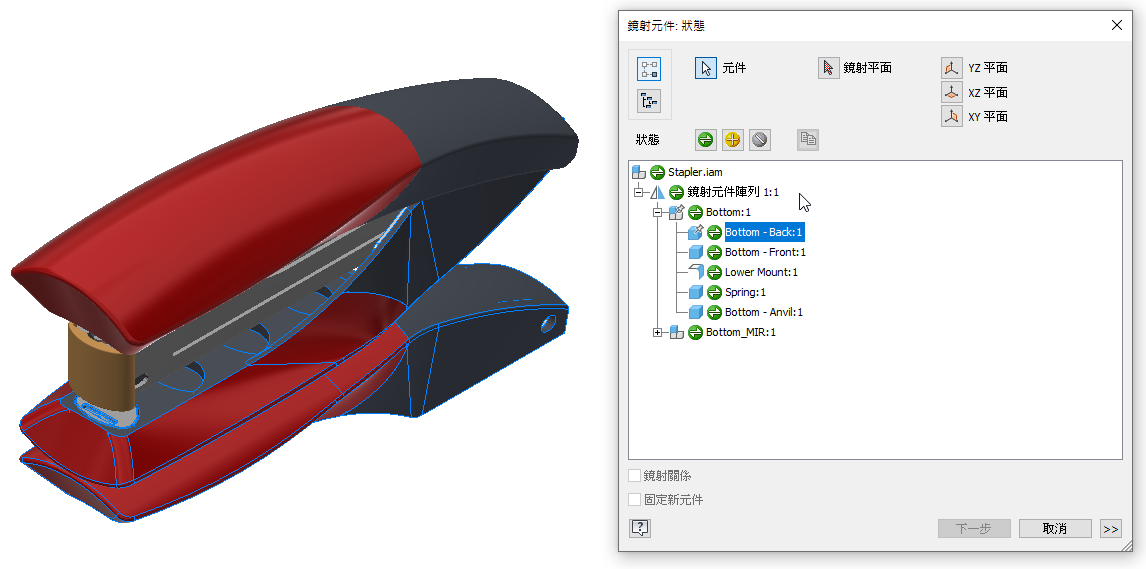

已增強組合環境中的「鏡射」功能。先前，僅可以對來源組合幾何圖形進行鏡射。現在，可以選取一個選項，以同時鏡射來源元件的幾何圖形和位置。此外，目標鏡射元件會保持關聯性，因此對來源元件所做的任何變更都會反映在目標元件中。

鏡射元件時，現在有兩個選項可用：

• 「建立平面結構」僅建立鏡射幾何圖形，並且目標文件與來源文件之間沒有關聯性。不會建立新的瀏覽器節點。
• 「建立鏡射陣列」可讓您對來源元件的幾何圖形和位置進行鏡射，同時保持來源元件與目標元件之間的關聯性。鏡射元件會放置在新建立的「鏡射」瀏覽器節點中。來源元件內次組合中的組合特徵會同步至目標元件。在「編輯鏡射元件陣列」模式下，將停用此指令。請注意，「鏡射關係」和「固定新元件」已停用。「連結板金型式」選項已移除，因為依預設，板金型式現在會同步至目標文件。

熔接件和 iPart 文件可以做為重複使用的元件包括在鏡射陣列中，但不會進行鏡射。

您還可以使用關聯式功能表中的「複製元件」選項，建立關聯式鏡射的複本。系統會建立一個獨立的關聯式鏡射特徵。目標例證的目標節點不會展示在「複製元件」對話方塊中。

現在，使用關聯式功能表中的新選項，可以輕鬆找到鏡射來源或鏡射目標：

• 尋找鏡射來源
• 尋找鏡射目標

簡化了目標中鏡射例證 (未重複使用) 的關聯式功能表，並移除了以下指令：

• 啟用
• 透明
• 可見性
• 顏色取代
• 獨立 (目標元素的關聯式功能表)

在目標中鏡射例證 (未重複使用) 的關聯式功能表中，停用了以下指令：

• 降級
• 晉級
• 取代
• 全部取代
• 從資源中心取代

約束

無法在目標與鏡射平面之間建立約束。來源元件可以透過組合約束移動，而陣列將更新目標元件的位置。

設計視圖

現在可以在組合文件中建立和更新 (包括更名、重新排序和刪除) 設計視圖。僅可以在來源文件中切換設計視圖。

位置表現法

現在可以建立和更新 (包括更名、重新排序和刪除) 位置表現法。只能在來源中變更位置表現法，目標上的位置表現法會隨之更新。使用新的「建立鏡射陣列」指令，完全無法鏡射彈性次組合。建立關聯式鏡射後，既有次組合無法變更為彈性次組合。

抑制

「抑制」可用於個別巢狀關聯式鏡射特徵。鏡射受抑制的來源或目標例證，會導致受抑制例證處於「重複使用」狀態。當關聯式鏡射的來源例證受抑制時，它在編輯模式下仍允許全部三種狀態 (鏡射、重複使用、排除)。未解析的例證不能用作關聯式鏡射的來源。關聯式鏡射的來源例證和目標例證都可以受抑制。

iProperty 和型式

鏡射元件陣列後，iProperty 和型式會從來源元件同步至目標元件。預設零件號碼值將在目標文件中建立，並且不會與來源文件同步。型式 (包括板金型式) 也會同步至目標文件。請注意，例證性質不會同步至目標文件。

若要取得更多資訊，請參閱〈鏡射組合元件〉。

效能

增強了關聯式和非關聯式鏡射的效能。在某些情況下會使用多執行緒，而加快計算過程。
