以草圖為基礎的中斷視圖

查看新的中斷視圖增強功能。

先前，無法在圖面視圖控制中斷視圖位置。現在，使用中斷視圖開啟圖面或建立新中斷視圖時，中斷視圖的位置由草圖控制。

選取具有有效幾何圖形的既有草圖 (例如，兩條垂直或水平的平行線) 和作用中的中斷視圖。然後，開始放置視圖。

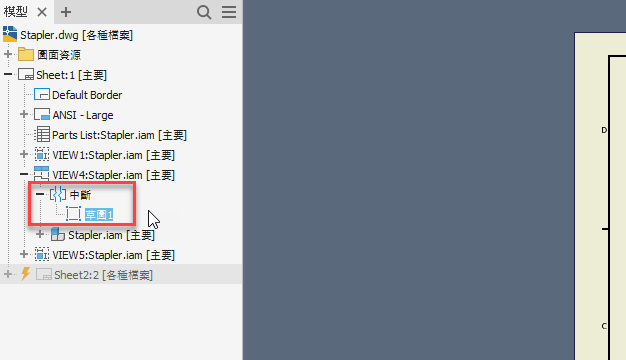

完成後，具有對應草圖的中斷視圖瀏覽器節點位於父系視圖瀏覽器節點下，並已建立中斷視圖。在草圖中，您可以加入標註來控制中斷線的位置。因此，當模型發生變更時，中斷視圖的位置將保持不變。

若要編輯中斷視圖，請按兩下中斷視圖，或使用瀏覽器項目的關聯式功能表，然後選取「編輯中斷」。

中斷視圖操控點

在草圖中，您可以加入標註來控制中斷線的位置。因此，當模型發生變更時，中斷視圖的位置將保持不變。

既有的中斷視圖已移轉，並將包含瀏覽器項目和具有對應幾何圖形 (未標註) 的中斷視圖草圖。

若要取得更多資訊，請參閱〈使用中斷視圖作業〉。
