Revit 互通性增強功能

「BIM 內容」環境

「BIM 內容」環境已重新架構，並加入了新指令。

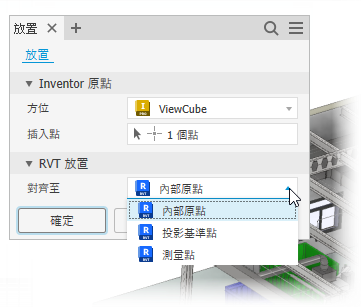

• 加入「座標系統」面板，其中包括「UCS」和「放置」指令。 使用「放置」，選取 Inventor 模型方位和插入點，使其與匯出 RVT 檔案中選取的 Revit 位置保持一致。新指令支援 Revit 2023 版和更高版本。

  注意事項: 如果 Revit Interoperability 是隨舊版 Inventor 一起安裝的，則可能需要將其更新到 2026 版。



  若要取得更多資訊，請參閱使用「放置」確定 RVT 匯出方位和插入點

  Inventor® Ideas 提交

• 加入專用於匯出 RVT 的功能區面板，並提供新指令「包括性質」和「簡化並匯出」。 「包括性質」顯示您可以包括在匯出中的性質，以便更好地控制所共用的內容。從您包括在文件中的「自訂 iProperty」、「例證性質」、「標準 iProperty」和「Factory 性質」進行選取。如果稍後需要加入性質，請使用「Revit 匯出」節點右鍵功能表中的「編輯性質」，然後按一下「更新」交付變更。

  注意事項:「包括性質」在 Revit 2025 和更高版本中提供。



  若要取得更多資訊，請參閱〈在 Revit 匯出中包括性質〉

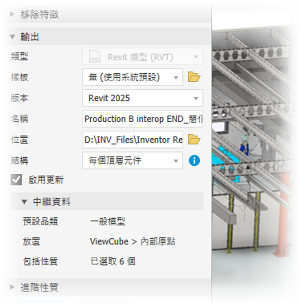

  可對 RVT 匯出使用「簡化並匯出」，並使用預設參數進行設定，以用於匯出。



  若要取得更多資訊，請參閱〈從組合建立簡化零件〉。

• 加入專用於 RFA 匯出的功能區面板，其中包含「建立性質」」(先前為「建立建築元件」)、「簡化替代件」和「匯出建築元件」。



簡化工作流程存取點的變更

已更新簡化工作的存取點，以針對「BIM 內容」的變更進行調整。

• 對於標準 Inventor 組合，存取點為：

  • 「組合」頁籤 「簡化」面板 「簡化」
  • 瀏覽器：「模型狀態」節點 「新替代件」「簡化」

• 對於建築專案，存取點為：

  • 「檔案」功能表 「匯出」「匯出 RVT」- 輸出檔案類型僅限於 .rvt。
  • 「環境」頁籤 「BIM 內容」「RVT」面板 「簡化並匯出」- 輸出檔案僅限於 .rvt 格式。
  • 「環境」頁籤 「BIM 內容」「RFA」面板 「簡化替代件」- 建立組合替代件。通常與「匯出建築元件」指令搭配使用。

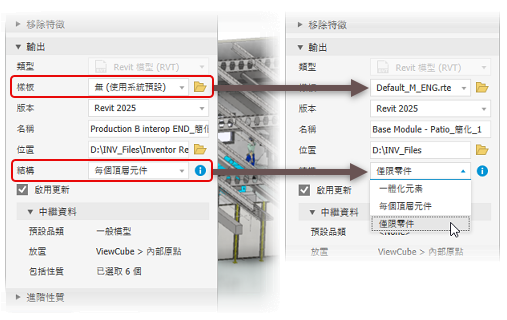

簡化 - 用於 RVT 匯出的新「樣板」和「結構」選項

• 在 RVT 匯出面板中，加入新結構選項「僅零件」。簡化組合中的所有可見零件，在匯出的 RVT 檔案中都有對等的 Revit 元素。匯出詮釋資料顯示在面板中。

  Inventor® Ideas 提交

• 在 RVT 匯出面板中，加入 Revit 樣板 (.rte) 選取功能。指定 Revit 樣板時，樣板版本 (2024、2025 等) 將決定匯出項目的輸出版本。您可以使用 Revit 或 Revit Interoperability 中已安裝的樣板，也可以使用您的自訂樣板。

  注意事項: 若要取得更多資訊，請參閱〈簡化組合增強功能〉。

在可包含 iProperty 的任何位置包含 Revit 品類

在使用其他 iProperty 的任何位置 (材料表、草圖、3DA、零件表、引線文字、iLogic 等)，都可以包括 Revit 品類。

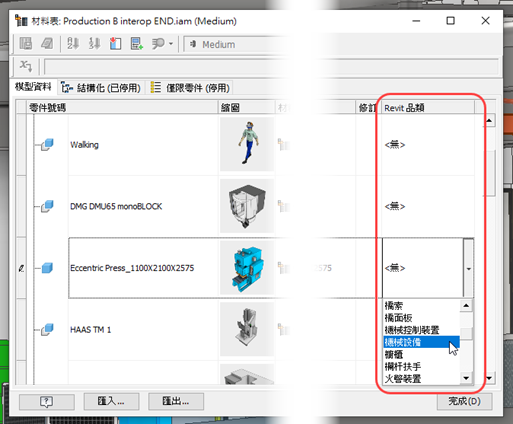

例如，在材料表中，使用「材料表編輯器」的欄選擇器，將 Revit 品類加入表格。在 Revit 品類欄的料件列，開始輸入品類，然後將顯示 Revit 品類清單。選取適用的品類。若要將同一品類指定給多個料件，只需複製一個性質並選取多個儲存格，然後貼上即可。選取的所有儲存格都會更新，以使用該性質。

若要取得更多資訊，請參閱〈使用材料表〉和〈自訂材料表欄〉。
