自學課程 A1：動畫展示結果

1. 您可以依照沖孔和鑄模的形狀，動畫展示板金沖孔。

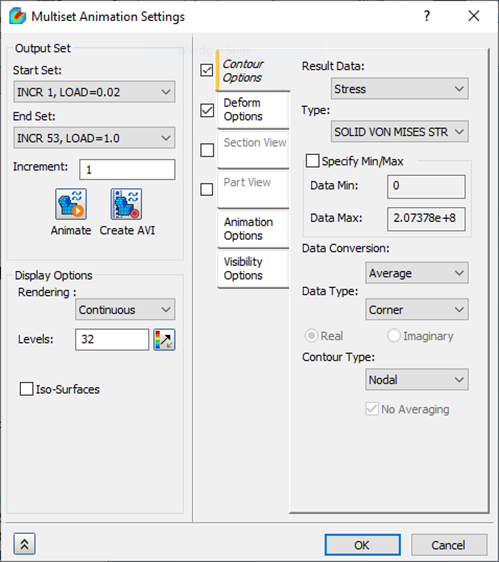

2. 在「結果」上按一下右鍵，然後選取「多組動畫設定」。將「結束集」變更為最後一步。選取「SOLID VON MISES STRESS」，然後在「動畫選項」中將「延遲」變更為「100」。確保已選取「變形選項」和「輪廓選項」，且「變形比例」設定為「實際」。

3. 按一下 「動畫」按鈕。這將會載入動畫。
4. 在「可見性選項」區段上，按一下「全部隱藏」按鈕。
5. 可能需要拉近到更局部視圖以查看主體接觸。
6. 若要將動畫儲存為 AVI 檔案，請按一下「建立 AVI」按鈕。將檔案命名為 PunchDieAnimation，然後按一下「儲存」。
7. 按一下「確定」以結束「動畫設定」。

「使用非線性材料和接觸的金屬成型模擬」到此結束。

涵蓋的主要主題如下：

• 如何設置彈塑性材料。
• 如何出圖 XY 曲線。
• 如何定義網格控制和表面接觸。
