自學課程 A4：定義性質和網格

定義材料性質

建立 2D 正交性複合材料。

1. 在「模型」樹中，以右鍵按一下「材料」 > 「新建」。
2. 將「名稱」變更為 Carbon/Epoxy Composite。
3. 將「類型」設定為「正交性 2D」。

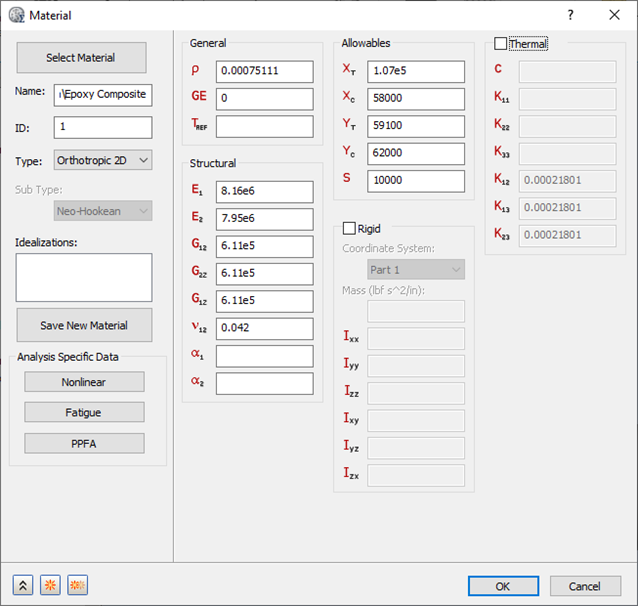

4. 在「一般」、「結構」和「容許應力」區段下設定材料性質的值，如下圖所示。



5. 按一下「確定」以建立材料。

定義元素性質

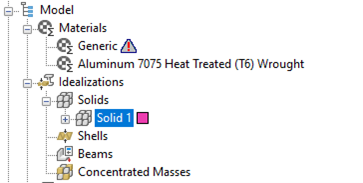

1. 在「模型」樹的「物理屬性」下，檢查標準品類下是否有任何既有的定義，例如「實體」和「薄殼」。下面顯示的「實體 1」是既有的定義範例：


   如果有任何既有的定義，請以右鍵按一下「物理屬性」 > 「全部刪除」。執行此作業可確保您不會有多餘的材料顯示在零件網格中並參與分析。

2. 在「模型」樹中，以右鍵按一下「物理屬性」 > 「新建」。
3. 將「名稱」變更為 Carbon/Epoxy Layup。

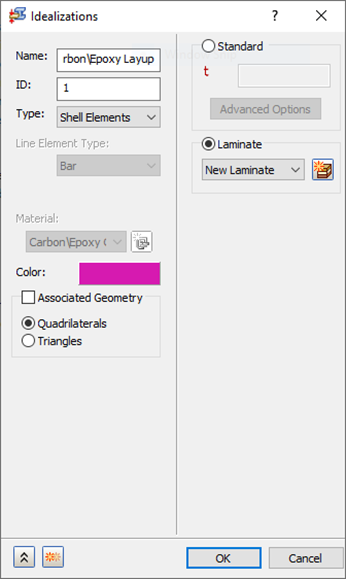

4. 從「類型」下拉式清單中選取「薄殼元素」。
5. 請確保「材料」設定為「Carbon/Epoxy Composite」。
6. 選取「層壓板」選項。



7. 按一下「新層壓板」按鈕 。

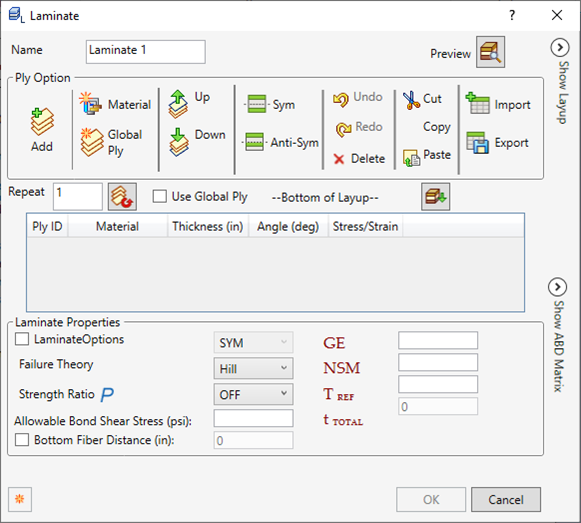

8. 在「層壓板」對話方塊中，從「失效理論」下拉式功能表中選取「Hill」，以便您可以在分析完成時查看失效索引資訊。
9. 按一下「加入」以建立新層。
10. 在「材料」下按一下第一個儲存格，選取「材料」下的「Carbon/Epoxy Composite」。將「厚度」設定為 0.01 (按兩下預設厚度可編輯儲存格)。將「角度」設定為 45。將「應力/應變」輸出保持為「開啟」。

11. 建立五個其他層。選取第 1 層的列。在表格正上方，在「重複」按鈕旁邊的方塊中輸入 5，然後按一下「重複」。

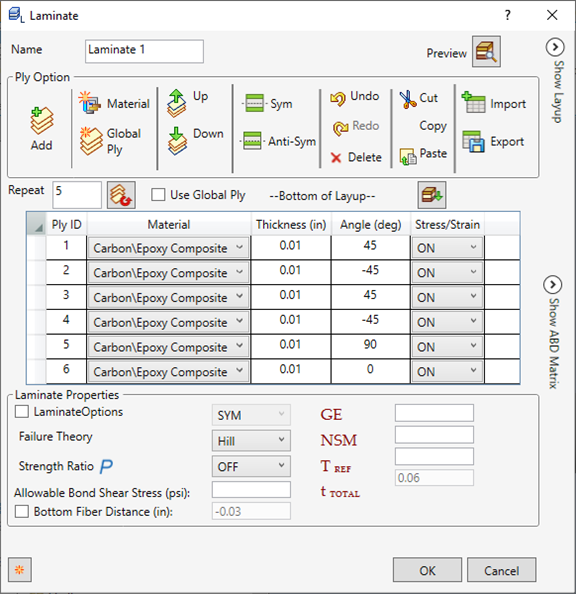

12. 變更「角度」，使其從第 1 層到第 6 層為 45、-45、45、-45、90、0。

13. 選取所有層，然後按一下「對稱」按鈕 。

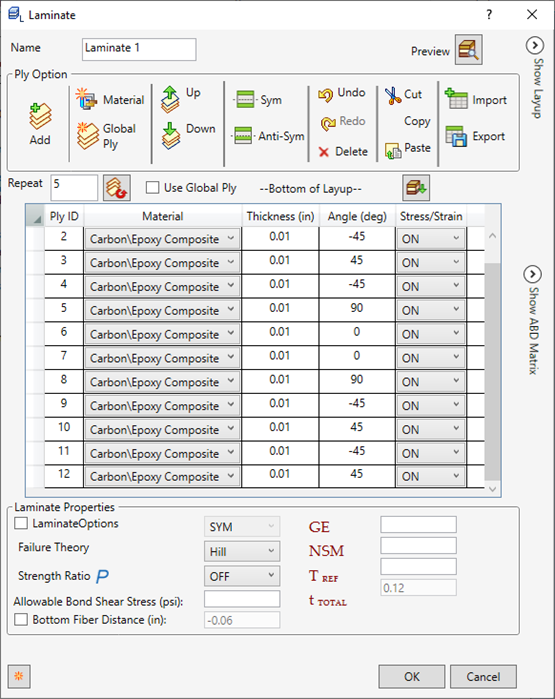

14. 您現在有 12 個層壓板。按一下「確定」以完成層壓板定義。

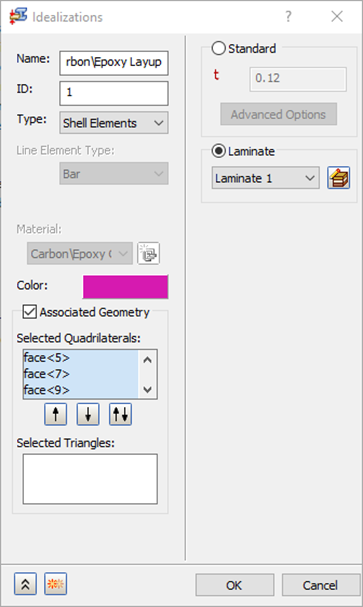

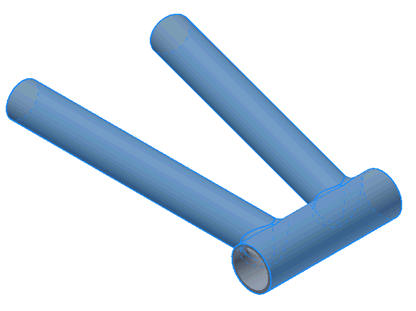

15. 在「物理屬性」對話方塊中，勾選「關聯的幾何圖形」，然後為「四邊形」選取零件的外部表面。





16. 按一下「確定」以建立複合物理性質。

定義網格

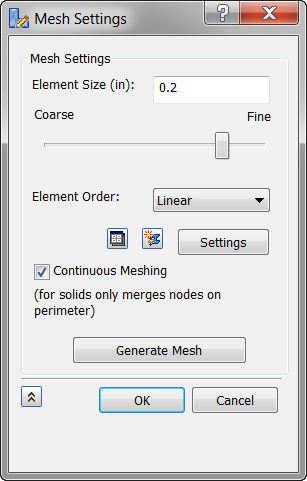

1. 在「網格模型」上按一下右鍵，然後選擇「編輯」。
2. 對「元素大小」輸入 0.2。
3. 對「元素順序」選取「線性」。



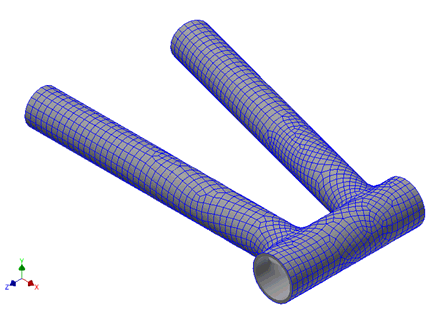

4. 按一下「確定」以建立幾何圖形的網格。
