自學課程 A4：執行分析並對結果進行後處理

1. 儲存模型。
2. 在「分析 1」上按一下右鍵，然後選取「以 Nastran 求解」。
3. 分析完成後，請關閉「Autodesk Nastran 輸出」視窗，以重新獲得一些介面空間。

對結果進行後處理

現在您可以查看各種複合結果。

• COMP MAX PLY FAILURE INDEX
• COMP MAX FAILURE INDEX PLY
• COMP PLY 1 NORMAL-1

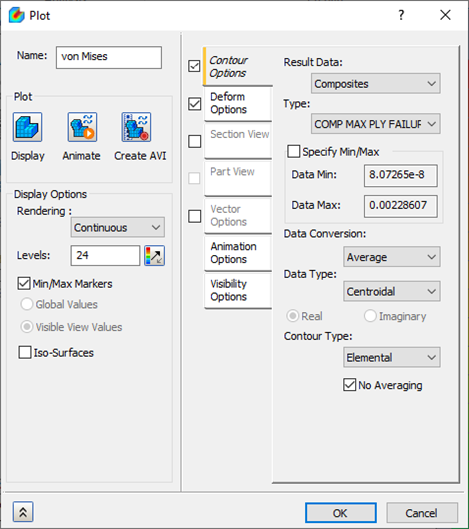

1. 在「結果」下以右鍵按一下「von Mises」，然後選擇「編輯」。
2. 在「輪廓選項」頁籤上，對「結果資料」選取「複合」，然後在「類型」下選取「COMP MAX PLY FAILURE INDEX」。確保已選取「變形選項」和「輪廓選項」。
3. 將「資料類型」變更為「形心」，將「輪廓類型」變更為「元素」，並勾選「無平均」勾選方塊。
4. 在「顯示選項」下，不勾選「最小/最大標識」。

5. 按一下「顯示」。
6. 按一下「確定」。

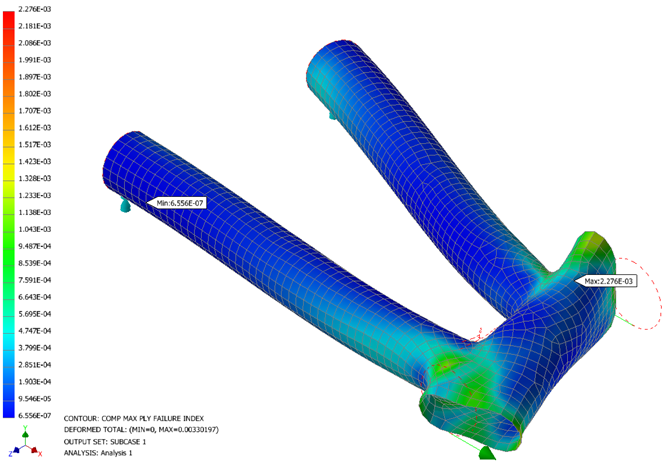

   結果輸出向量會展示每個元素的最大發生失效索引 (使用 Hill 複合失效理論計算)。當失效索引超過 1.0 時，即可預測到第一層的失效，即表示至少有一層發生失效。若失效索引小於 1.0，則表示預測不會發生任何失效。

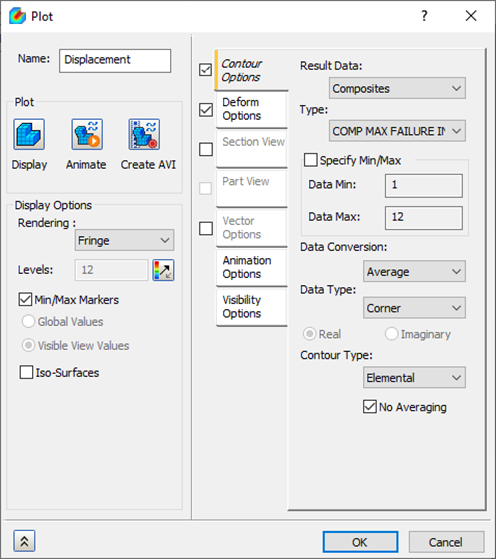

7. 以右鍵按一下「位移」，然後選取「編輯」。
8. 將「結果資料」變更為「複合」，將「類型」變更為「COMP MAX FAILURE INDEX PLY」。
9. 在「顯示選項彩現」下，將「彩現」變更為「紋理」，確保「圖層」設定為「12」，並且不勾選「最小/最大標識」。

10. 按一下「顯示」。
11. 按一下「確定」。

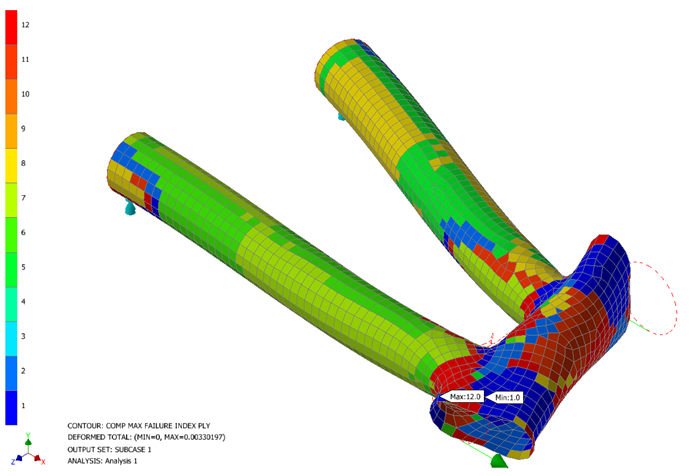

    COMP MAX FAILURE INDEX PLY 表示哪個層最重要並且具有最高失效索引。

12. 以右鍵按一下「位移」，然後選取「編輯」。
13. 將「類型」變更為「COMP PLY 1 NORMAL-1 STRESS」。
14. 在「顯示選項彩現」下，確保「圖層」設定為「24」，「彩現」設定為「連續」。
15. 按一下「顯示」。
16. 按一下「確定」。

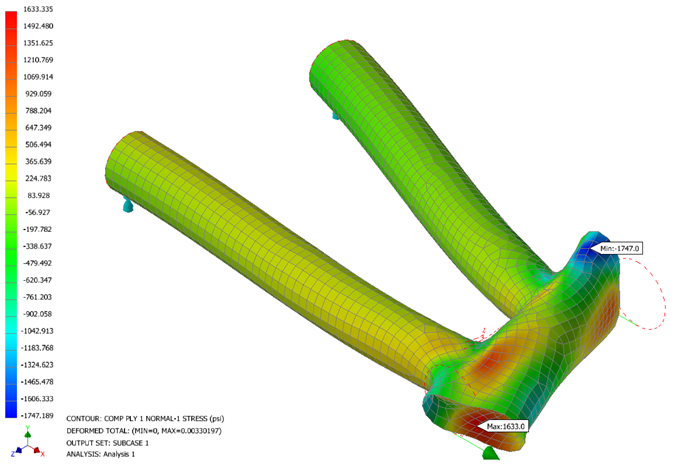

    COMP PLY 1 NORMAL–1 STRESS 就是沿著層 1 纖維方向的應力。COMP PLY 1 NORMAL–2 STRESS 就是層 1 橫向纖維方向中的應力。

「在腳踏車架剖面中使用複合材料」到此結束。

以下是所涵蓋之主要主題的摘要：

• 使用複合材料執行分析。
• 如何設置一個層壓板物理性質。
• 如何規劃材料方位。
• 如何使用薄殼塑型。
• 如何萃取最大失效索引。
• 如何萃取發生最大失效索引的層。
• 如何解譯層法向應力。
