自學課程 A8：對結果進行後處理

在此程序中，您要將結果製作成動畫，以查看胚在負載下被壓碎。

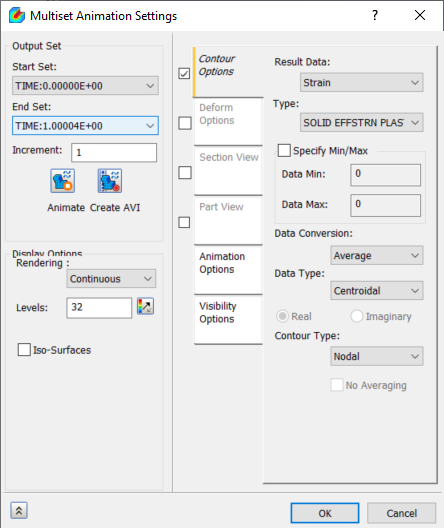

1. 在「組合」樹中，以右鍵按一下「結果」 > 「多組動畫設定」。

2. 對「起始集」，選取「TIME:0.000000e+00」，對「結束集」，選取在「暫態表格資料」中為負載設定的 1 秒期間結束附近的時間值，例如 TIME:1.00004E+00，如上圖所示。

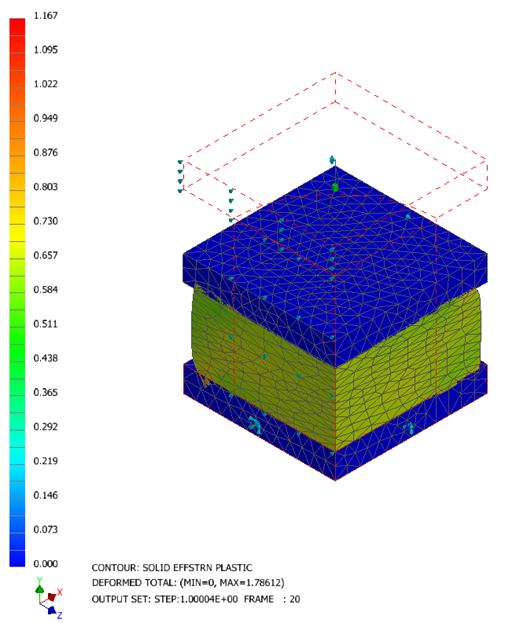

3. 在「輪廓選項」頁籤上，將「結果資料」設定為「應變」，將「類型」設定為「SOLID EFFSTRN PLASTIC」。
4. 在「變形選項」頁籤上，將「變形比例」設定為「實際」。
5. 若要執行動畫，請按一下「動畫」。若要停止動畫，請再按一下「動畫」。


   請注意胚向外鼓起，因為垂直邊緣延伸到壓縮之前造型的紅色虛線之外。

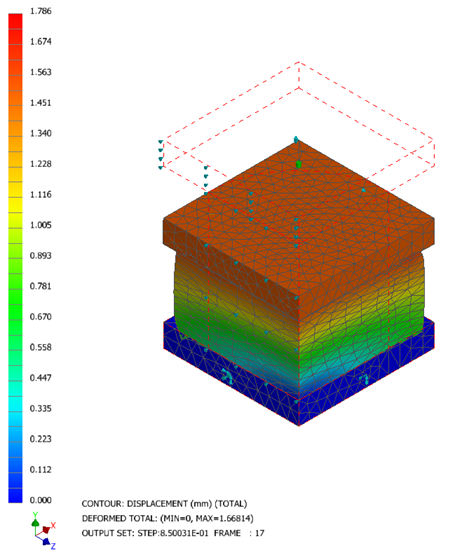

6. 對於測試的另一個視圖，在「多組動畫設定」對話方塊的「輪廓選項」頁籤上，將「結果資料」設定為「位移」，將「類型」設定為「總計」，然後再次執行動畫。
