自學課程 A2：執行分析並對結果進行後處理

1. 儲存模型。
2. 在「分析 1」上按一下右鍵，然後選取「以 Nastran 求解」。
3. 當您看到「Nastran 求解完成」對話方塊時，按一下「確定」將結果載入至 Autodesk Inventor Nastran。

對結果進行後處理

1. 在「結果」上按一下右鍵，然後選擇「編輯」。
2. 在「子案例」清單中選取「STEP 40, Time=0.195」，並確保已選取「變形選項」和「輪廓選項」勾選方塊。

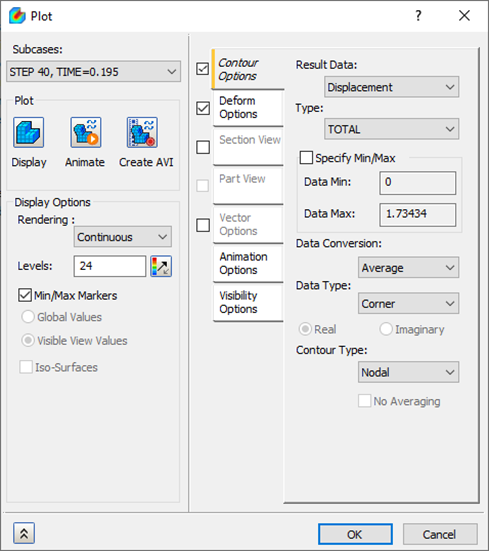

3. 在「輪廓選項」頁籤的「結果資料」，選取「位移」，對「類型」選取「總計」。確保已在「顯示選項」下勾選「最小/最大標識」。在「出圖」下按一下「顯示」，然後按一下「確定」以顯示結果。

   可能需要編輯「預設設定」、「顯示選項」，才能顯示輪廓上的最大/最小資料。

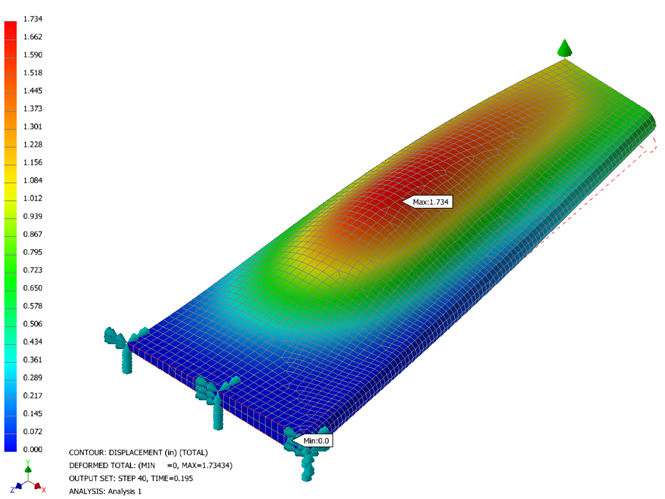

4. 結果應類似於以下影像。

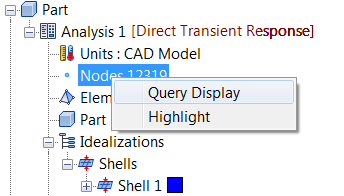

5. 靠近「零件」樹頂端，以右鍵按一下「節點」 > 「查詢顯示」。這將允許您將滑鼠移至個別節點上，以查看其資訊。

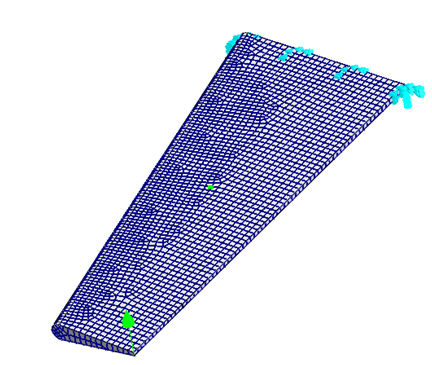

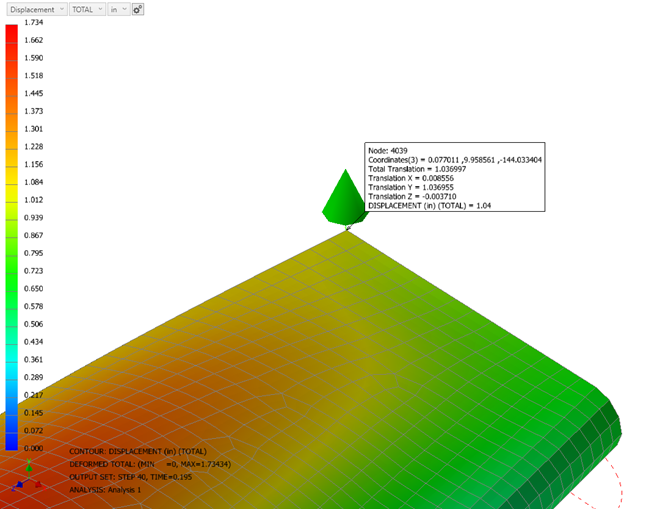

6. 移動滑鼠，以亮顯具有負載的節點。您可能需要拉近側翼。記下節點 ID；稍後將使用它來對該特定節點的位移製作 XY 出圖。


   此節點 ID 可能不同於自學課程中展示的節點 ID。

7. 再次以右鍵按一下「節點」 > 「查詢顯示」，以停用「查詢顯示」。
8. 在「結果」上按一下右鍵，然後選擇「編輯」。

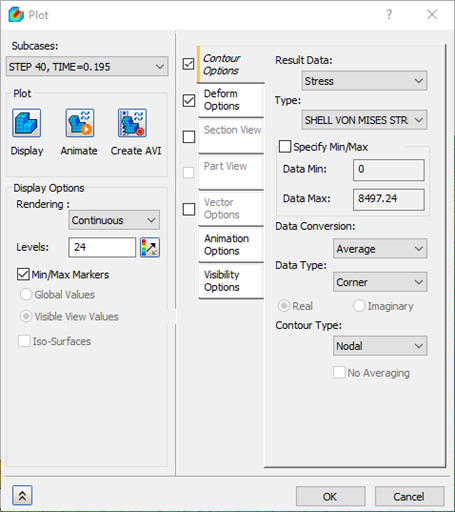

9. 在「輪廓選項」頁籤上，對「結果資料」選取「應力」，然後在「類型」下，選取「SHELL MAX VON MISES STRESS BOTTOM/TOP」。按一下「顯示」，然後按一下「確定」以顯示結果。

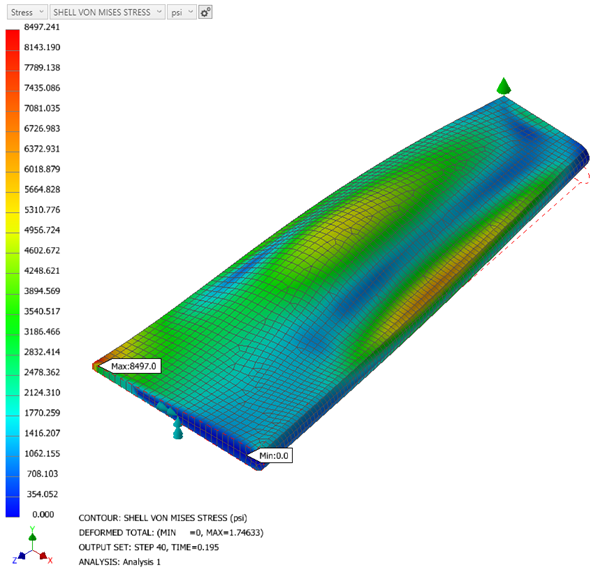

10. 結果應類似於以下影像。

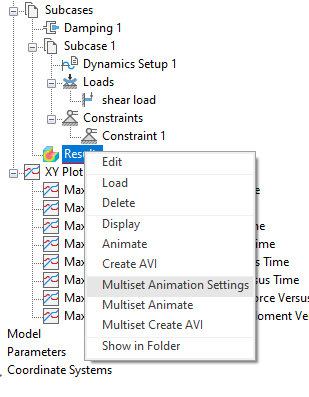

11. 在「結果」上按一下右鍵，然後選取「多組動畫設定」。

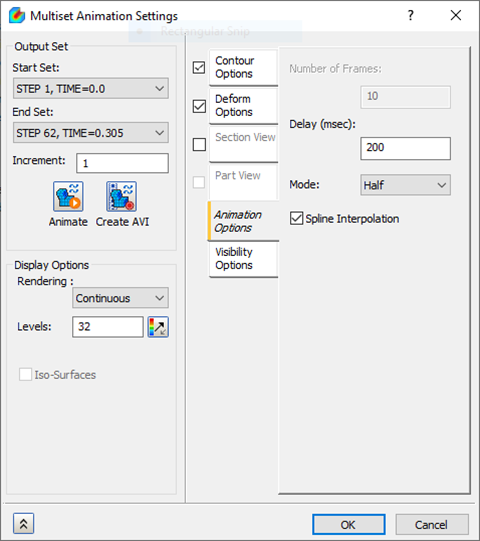

12. 將「結束集」變更為「STEP 62, TIME=0.305」。僅勾選「變形選項」勾選方塊，不勾選其他選項。
13. 按一下「動畫選項」頁籤，然後將「模式」設定變更為「一半」。

14. 按一下「動畫」按鈕。這會載入動畫，展示側翼的變形。按一下「確定」關閉對話方塊，以更方便檢視動畫。
15. 若要停止動畫，請以右鍵按一下「結果」 > 「多組動畫展示」。

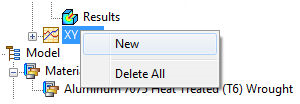

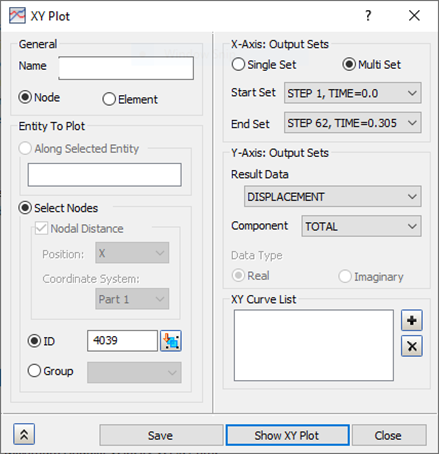

16. 在「XY 出圖」上按一下右鍵，然後選取「新建」。

17. 對「圖元至出圖」，確保已選取「節點」，並在「ID」下，輸入您先前找到的「節點 ID」。

18. 對「輸出集」，確保對「起始集」選取「STEP 1, TIME=0.0」，並對「結束集」選取「STEP 62, TIME=0.305」。
19. 對「Y 軸輸出集」，確保「結果資料」設定為「位移」，「分量」設定為「總計」。

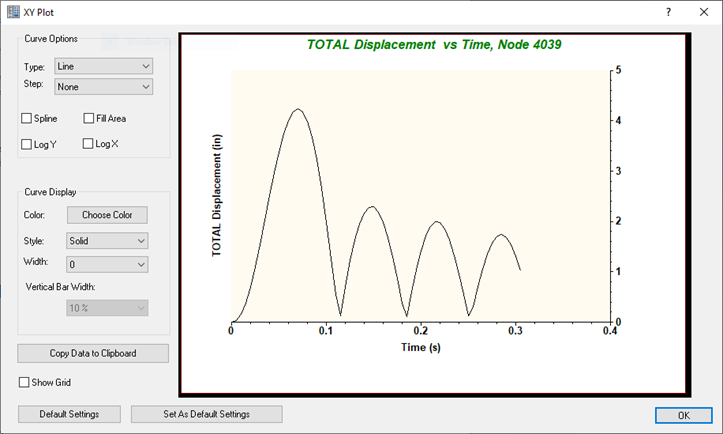

20. 按一下「顯示 XY 出圖」按鈕。出圖就會顯示在「XY 出圖」對話方塊中。

21. 在「XY 出圖」對話方塊中按一下「確定」以關閉出圖顯示。
22. 現在，按一下「ID」輸入方塊欄位，然後按一下側翼中心跨距中的節點。新 ID 應會出現，隨後模型上有一個小標識，指出已選取節點。

23. 將「分量」從「總計」變更為「TY」。

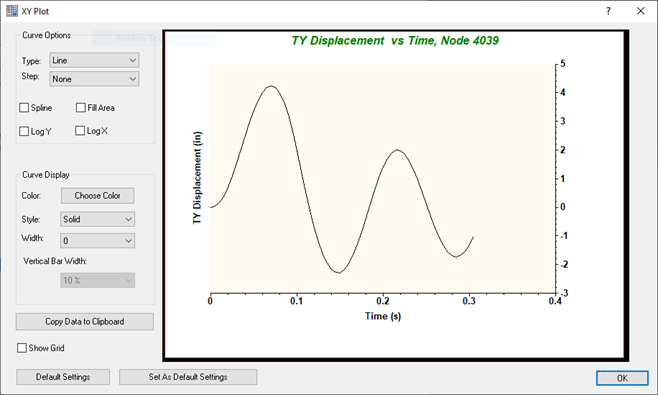

24. 按一下「顯示 XY 出圖」以查看所選節點的位移出圖。


    您可以檢視其他節點數量 (例如加速度、速度和力)。

「側翼的直接暫態響應」到此結束。

以下是所涵蓋之主要主題的摘要：

• 建立要用於暫態載入的表格。
• 直接暫態分析設置，包括結構阻尼和時間步長。
• 使用節點查詢顯示特徵。
• 建立總位移的 XY 出圖。
