自學課程 A1：套用約束、負載和表面接觸

套用約束

1. 在樹狀檢視中，於「子案例 1」下以右鍵按一下「約束」，然後選擇「新建」。

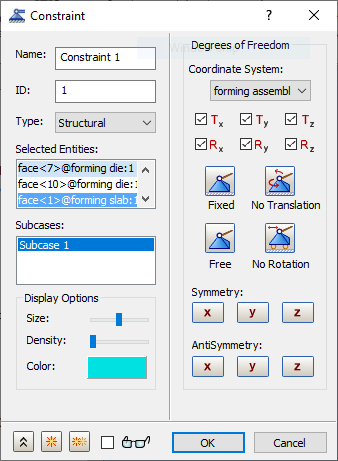

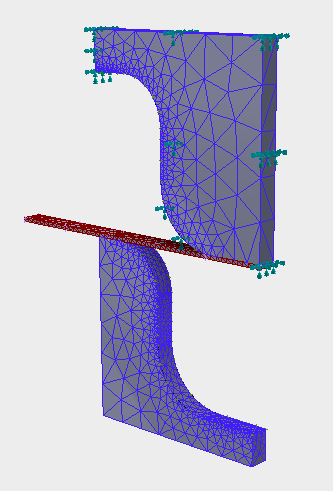

2. 選取鑄模的所有側面 (接觸面除外)，同時選取平板結束面，如以下影像所示。按一下「固定」按鈕。





3. 請確保在「子案例」清單中選取「子案例 1」。
4. 按一下 「新建」按鈕。
5. 將顏色變更為褐色。

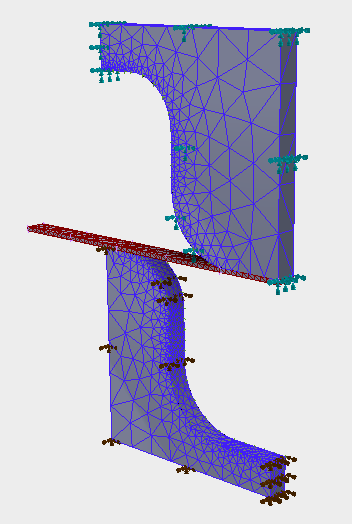

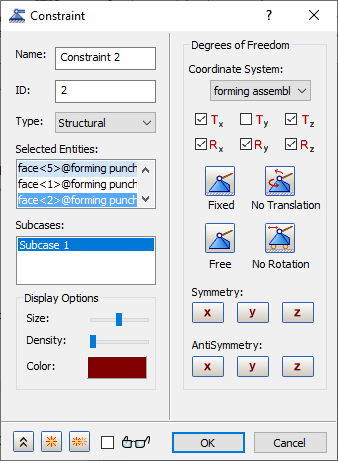

6. 選取沖孔模型的所有側面 (接觸面除外)。按一下「固定」按鈕，並除選「Ty」，如下圖所示。





7. 按一下 「新建」按鈕。
8. 將顏色變更為黃色。

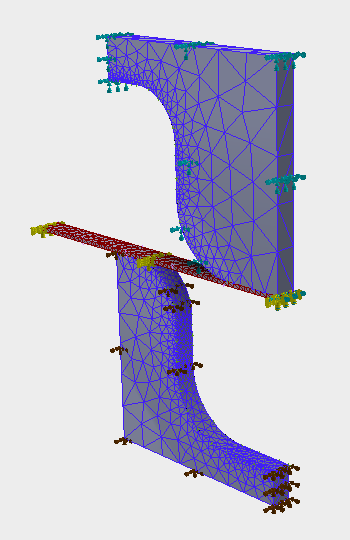

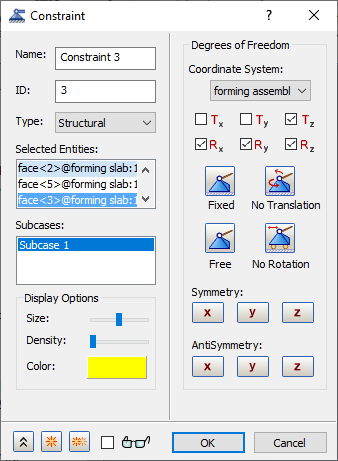

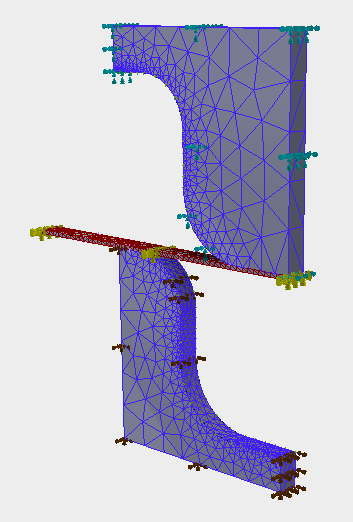

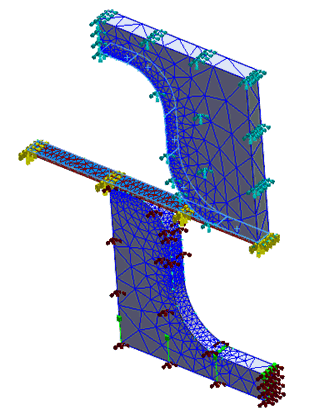

9. 選取平板模型的所有面 (固定端除外)。不勾選「Tx」和「Ty」，如下圖所示。





10. 按一下 「新建」按鈕。
11. 將顏色變更為紅色。

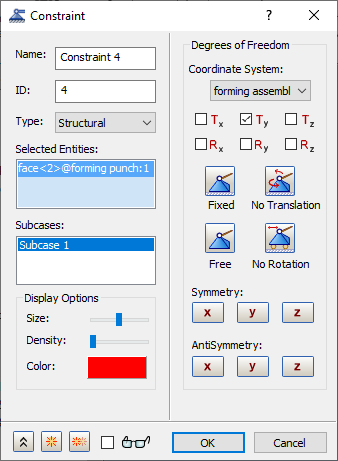

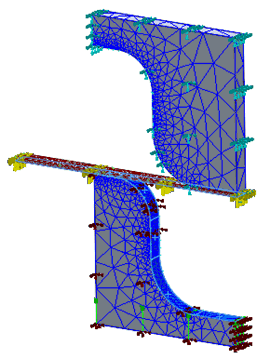

12. 選取沖孔模型的底面。按一下「自由」按鈕，然後選取「Ty」，如下圖所示。





13. 按一下「確定」，在 Y 方向為強制位移負載建立約束。

套用負載

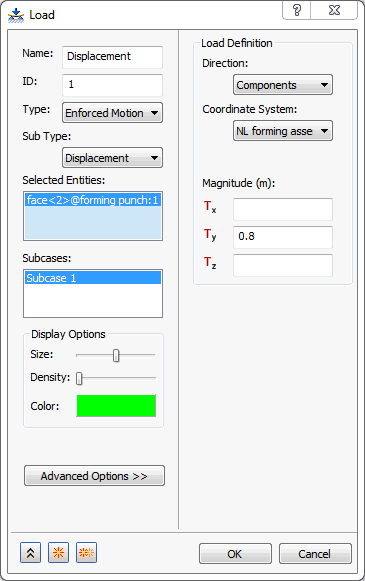

1. 在「子案例 1」下的「負載」上按一下右鍵，然後選擇「新建」。
2. 將「名稱」變更為 Displacement。
3. 對負載「類型」選取「強制運動」，然後對「子類型」選取「位移」。
4. 對「Ty」輸入 0.8，然後選取沖孔模型的底面，其中 Y 方向的約束是固定的。





5. 請確保在「子案例」清單中選取「子案例 1」。
6. 按一下「確定」以建立位移負載。

建立表面接觸

1. 在「模型」樹中，以右鍵按一下「表面接觸」，然後選擇「新建」。
2. 將「名稱」變更為 Top Contacts。
3. 在「主要圖元」方塊內按一下，然後點選薄板頂部表面做為「主要圖元」表面。

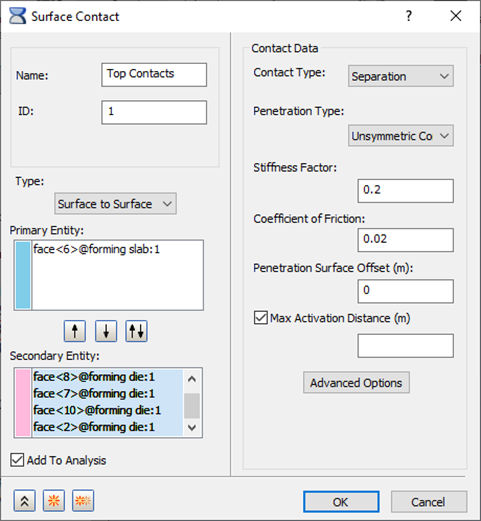

4. 在「次要圖元」方塊內按一下，然後選取鑄模的接觸面，如下圖所示。



5. 確保已勾選「加入至分析」，且「接觸資料」中的「穿透類型」為「非對稱接觸」。
6. 對「剛性係數」輸入 0.2，對「摩擦係數」輸入 0.02。



7. 按一下 「重複」按鈕，並將「名稱」變更為底部接觸。

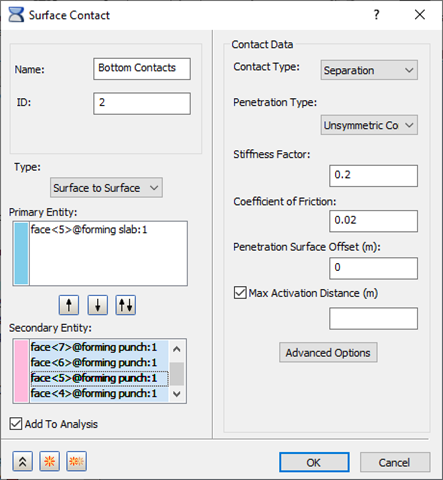

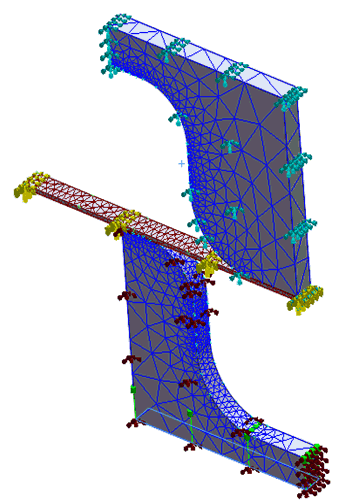

8. 清除所有圖元，並重新選取「主要圖元」為薄板的底部表面，「次要圖元」為沖孔模型的所有接觸面，如下圖所示。確認「穿透類型」、「勁度係數」和「摩擦係數」的值與「頂部接觸」的值相同。





9. 按一下「確定」以建立表面接觸。
