自學課程 A6：定義負載

樑在一邊受到短時間的脈衝負載。理想的脈衝力無法以數值方式產生，但必須施加一段間斷的時間，因此必須透過定義表格來建立脈衝函數。

1. 在「零件」樹的「子案例 1」下，以右鍵按一下「負載」 > 「新建」。

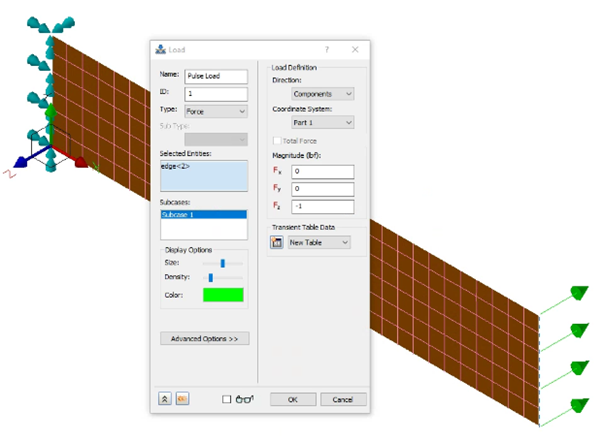

2. 在「負載」對話方塊中，將「名稱」變更為 Pulse Load。選取與樑約束邊相對一端的短邊。

3. 在「大小」下的「F_z」欄位中輸入 -1，並確保在「子案例」下選取「子案例 1」。
4. 在「暫態表格資料」下，按一下 按鈕。
5. 在「表格資料」對話方塊中，將「名稱」變更為 Pulse Function，對「類型」選取「負載比例係數與時間」。

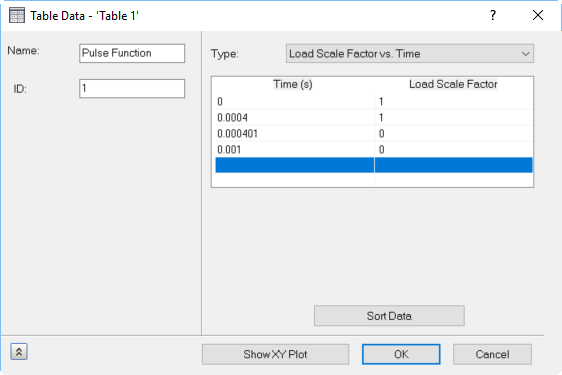

6. 如圖所示輸入數值。執行此操作最簡單的方法是按兩下左上方儲存格，輸入第一個值，然後使用 Tab 鍵移至下一個儲存格。

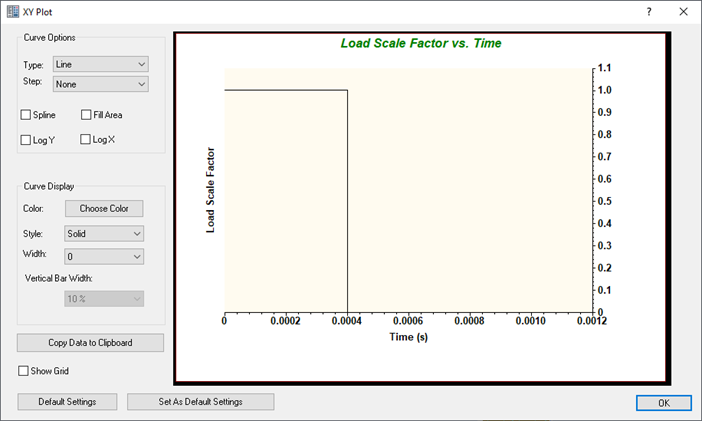

7. 按一下「顯示 XY 出圖」，您應該會看到如下所示的出圖。

8. 按一下「確定」關閉「表格資料」和「負載」對話方塊，並定義負載。
