自學課程 A8：定義性質和網格

在此工作中，我們要為此組合的三個零件選取材料和材料性質、對零件套用物理性質 (物理屬性)，然後為模型建立網格。

定義材料

1. 在「模型」樹中，以右鍵按一下「材料」 > 「新建」。

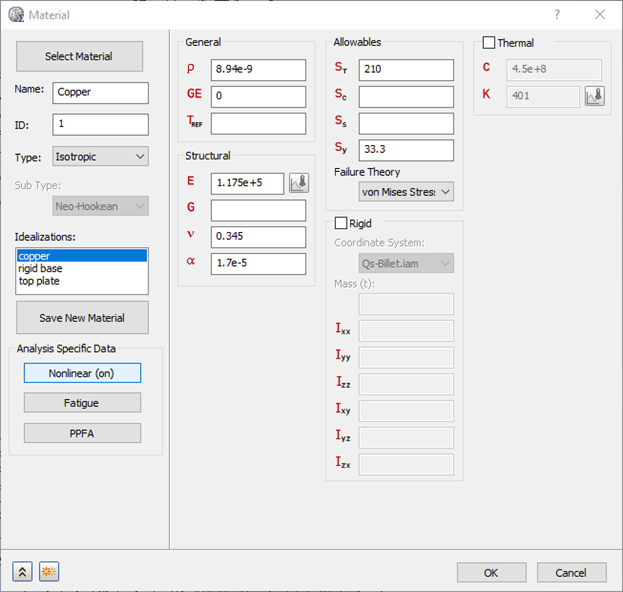

2. 在「材料」對話方塊中，按一下「選取材料」。「材料資料庫」對話方塊將顯示一些可用的材料資源庫。
3. 展開「Autodesk Material Library」，選取「銅」，然後按一下「確定」。系統將為胚選擇此材料。

4. 按一下「非線性」按鈕，然後在「非線性材料資料」對話方塊中選取「彈塑性 (雙線性)」。在此對話方塊中按一下「確定」，再按一下「確定」關閉「材料」對話方塊。
5. 在「模型」樹中，以右鍵再按一下「材料」 > 「新建」。
6. 在「材料」對話方塊中，按一下「選取材料」，展開「Autodesk Material Library」，選取「Alloy Steel」，然後在「材料」對話方塊中，將其更名為 Alloy Steel_Base Rigid。
7. 在「材料」對話方塊的第三欄中，選取「剛性」。執行此作業會告知分析程式碼，將底部的底板零件視為剛體。該程式碼會計算零件的質心和慣性性質。
8. 在「材料」對話方塊的左下角，按一下「重複」 按鈕。「Alloy Steel_Base Rigid」材料會加入模型中，而「材料」對話方塊仍會保持開啟，供您定義第三種材料。
9. 按一下「選取材料」，展開「Autodesk Material Library」，然後再次選取「Alloy Steel」。
10. 在「材料」對話方塊中，將材料更名為 Alloy Steel_Top Plate，然後除選「剛性」選項。
11. 按一下「確定」關閉對話方塊。

定義物理屬性

1. 在「模型」樹的「物理屬性」下，刪除任何既有實體材料，然後以右鍵按一下「實體」 > 「新建」。
2. 在「物理屬性」對話方塊中，設定以下值：
   • 名稱：Solid 1_Rigid Plate
   • 類型：實體元素
   • 材料：Alloy Steel_Base Rigid
3. 選取「關聯的幾何圖形」，然後按一下模型的底部以套用此物理屬性。

4. 在「物理屬性」對話方塊的左下角，按一下「新建」 按鈕，然後為銅胚設定下列值：
   • 名稱：Solid 2_Copper Billet
   • 類型：實體元素
   • 材料：Copper
5. 選取「關聯的幾何圖形」，然後按一下模型的中間部分以套用此物理屬性。
6. 再按一下「新建」 按鈕，然後為「頂板」設定下列值：
   • 名稱：Solid 3_Top Plate
   • 類型：實體元素
   • 材料：Alloy Steel_Top Plate
7. 選取「關聯的幾何圖形」，然後按一下模型的頂端部分以套用此物理屬性。
8. 按一下「確定」關閉「物理屬性」對話方塊。

對模型建立網格

1. 在「組合」樹中，以右鍵按一下「網格模型」 > 「編輯」。

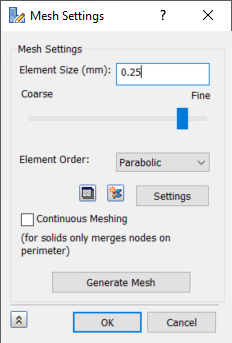

2. 在「網格設定」對話方塊中，將「元素大小」設定為 0.25 mm、「元素順序」設定為「拋物線」、除選「建立連續網格」，然後按一下「產生網格」以產生網格。
3. 按一下「確定」關閉對話方塊。
