自學課程 A7：定義負載

在下列步驟中，您將建立一個在一段時間內以線性方式增強到 100 磅的負載。此負載將施加在頭端鏈節的前端表面內側。

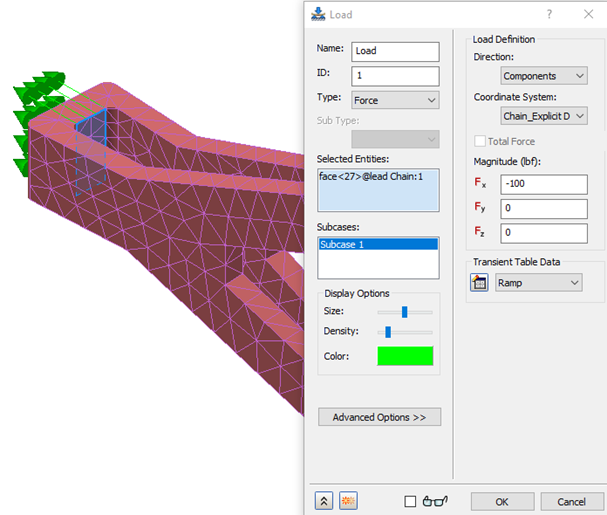

1. 在「零件」樹的「子案例 1」下，以右鍵按一下「負載」 > 「新建」。
2. 將「名稱」變更為 Load，然後選取頭端鏈節前端的內面。

3. 在「大小」下的「F_x」欄位中輸入 -100，並確保在「子案例」下選取「子案例 1」。
4. 在「暫態表格資料」下，按一下 按鈕。

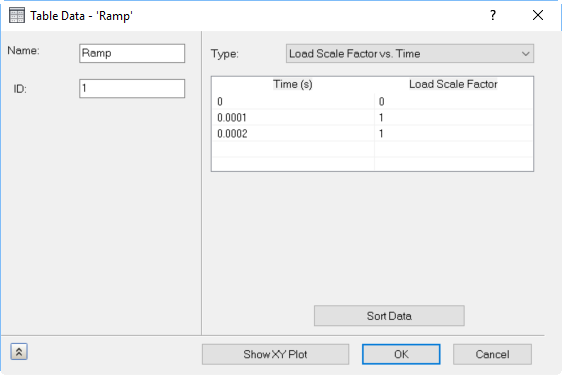

5. 將表格的「名稱」變更為 Ramp，並為「類型」選取「負載比例係數與時間」。

6. 如圖所示輸入數值。執行此操作最簡單的方法是按兩下左上方儲存格，輸入第一個值，然後使用 Tab 鍵移至下一個儲存格。

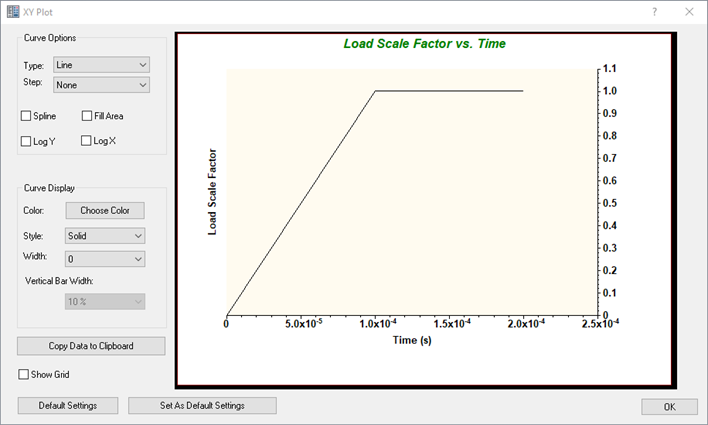

7. 按一下「顯示 XY 出圖」，您應該會看到如下所示的出圖。

8. 按一下「確定」關閉「表格資料」和「負載」對話方塊，並定義負載。
