將 Moldflow 模型的纖維配向對映至結構模型之前，請務必評估兩個網格的差異。
- 按一下。對映適合度出圖將指出 Moldflow 結果對映至結構模型的程度。請參閱 Advanced Material Exchange User's Guide 的對映適合度 (英文) 一節，以取得其他詳細資料。

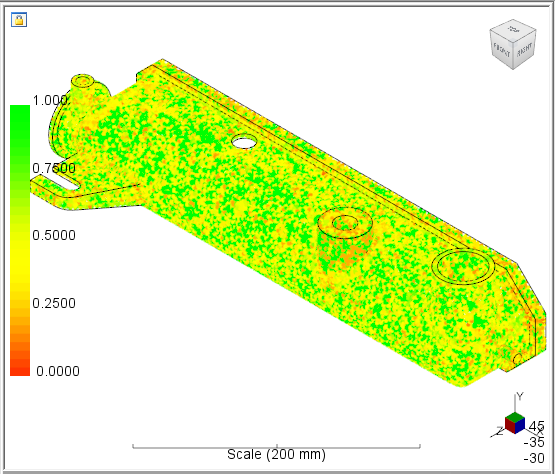

從上面的對映適合度出圖中，我們可以看到大多數模型以綠色顯示，表示有足夠的網格細分來對映結果。
- 拖曳門檻比例上的箭頭，以識別可能需要進行結構網格細分的區域。

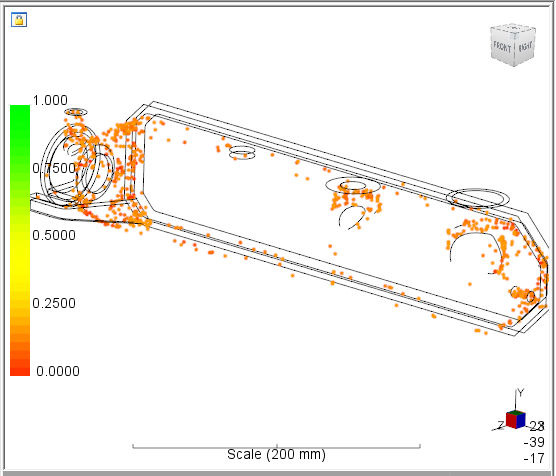

上圖顯示大多數可能有問題的區域都落在水箱的邊緣附近且圍繞水箱開口。這些位置是纖維配向快速改變的位置。在纖維配向張量中，需要非常細的網格才能捕捉到這種快速的變化。由於我們不希望水箱邊緣或開口成為關鍵結構，因此不細分網格。
- 按一下「關閉門檻出圖」以返回「首頁」頁籤。
