自學課程 A3：執行分析並對結果進行後處理

1. 儲存模型。
2. 在「Bracket Analysis」上按一下右鍵，然後選擇「以 Nastran 求解」。
3. 當您看到「Nastran 求解完成」對話方塊時，按一下「確定」將結果載入至 Autodesk Inventor Nastran。

對結果進行後處理

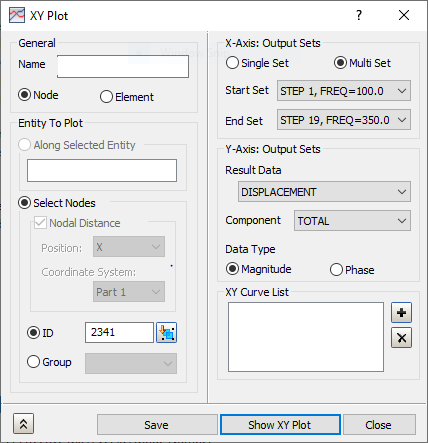

1. 在「XY 出圖」上按一下右鍵，然後選取「新建」。
2. 按一下托架頂部的節點 (具有孔的一側)。ID 應該會出現在輸入方塊中。



3. 確保將「起始集」設定為「STEP 1」，「結束集」設定為「STEP 19」。
4. 從「結果資料」下拉式功能表中選取「線性加速度」。
5. 從「分量」下拉式功能表中選取「總計」。

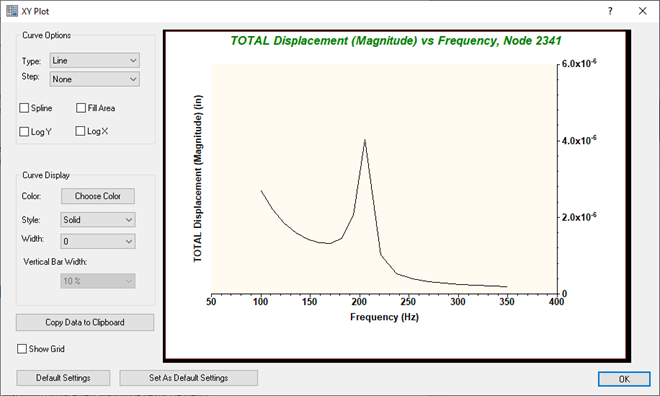

6. 按一下「顯示 XY 出圖」按鈕。您的結果應該看起來如下圖所示。



   請注意緊接在 200 Hz 之後的大峰值。此峰值與正規模態分析結果的 ~214 Hz 一致。

「托架的模態頻率響應」到此結束。

以下是所涵蓋之主要主題的摘要：

• 建立模態頻率響應分析。
• 套用頻率相依負載。
• 將阻尼套用至結構。
• 為模態頻率響應解析在目標模式之間定義一個叢集。
• 使用直接方法建立基準運動問題。
