自學課程 A4：設置分析

套用約束

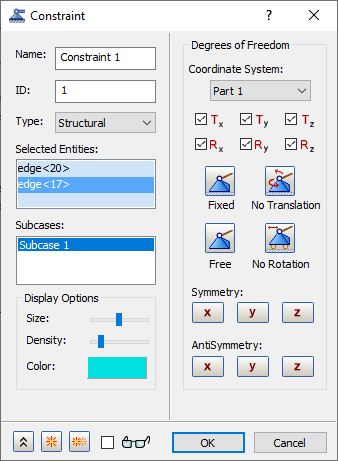

1. 在樹狀檢視中，以右鍵按一下「約束」，然後選擇「新建」。

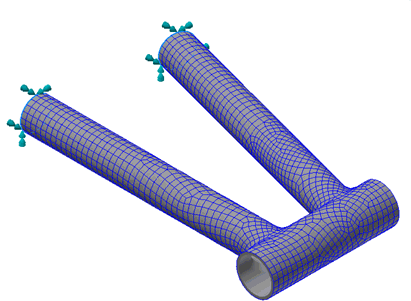

2. 選取頂部細管尾端和底部細管尾端的外側邊緣 (非整個表面)。



3. 請確保在「子案例」清單中選取「子案例 1」。
4. 保留「約束」對話方塊中的所有預設值。



5. 按一下「確定」以建立固定約束。

套用負載

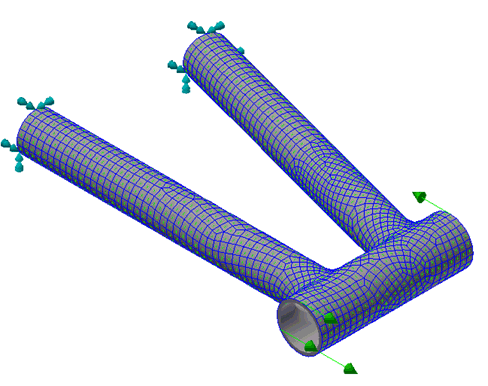

1. 在「負載」上按一下右鍵，然後選擇「新建」。

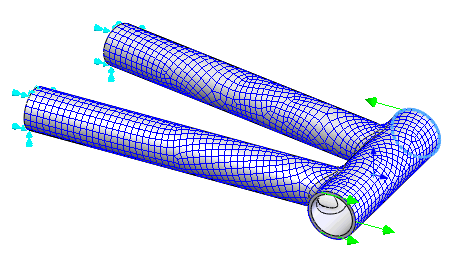

2. 選取頭細管頂部的邊緣，在「大小」下的「Fx」欄位中輸入 -100。請確保在「子案例」清單中選取「子案例 1」。



3. 按一下 「新建」按鈕以建立第二個負載。

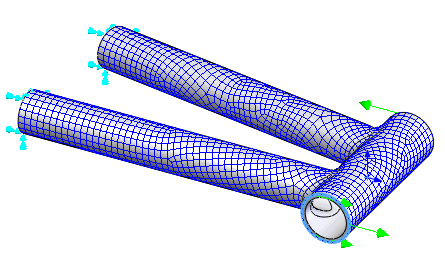

4. 選取頭細管底部的邊緣，在「大小」下的「Fx」欄位中輸入 100。請確保在「子案例」清單中選取「子案例 1」，然後按一下「確定」以建立負載。



定義材料方位

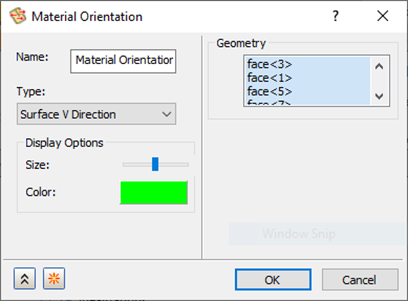

1. 在「零件」樹頂端，以右鍵按一下「分析」 > 「新建」 > 「材料方位」。
2. 在「類型」下，選取「表面 V 方向」。
3. 在模型中選取五個表面。它們應該會出現在「定向幾何圖形」下。

4. 按一下「確定」以建立材料方位。請注意在整個網格出現的小綠色箭頭。這些可用來識別「0 角度」方向。
