自學課程 A8：定義約束

在下列步驟中，我們將套用三個約束：

• 在 X 方向和 Z 方向約束「胚」和「頂板」的垂直面，因為它是四分之一對稱模型。
• 約束頂板的頂面。
• 對底部實體套用「剛體 (Explicit)」套用約束，因為它有剛性材料。

1. 在「組合」樹的「子案例1」下，以右鍵按一下「約束」 > 「新建」。如果「子案例 1」不存在，請以右鍵按一下「子案例」 > 「新建」以建立子案例。

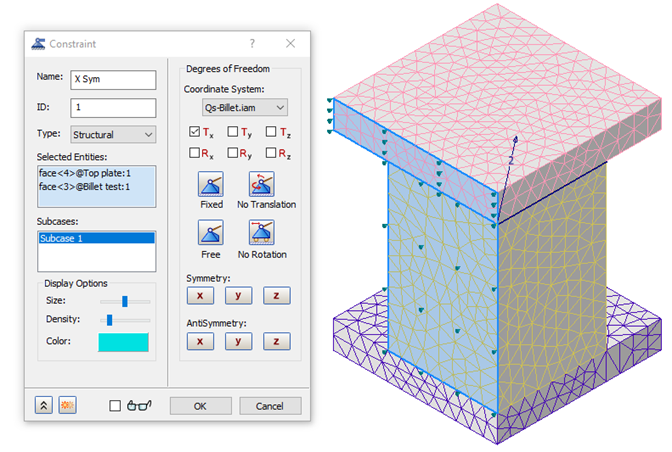

2. 選取「頂板」和「胚」與底部對齊並與 X 軸互垂的垂直面，如圖所示。

3. 在「約束」對話方塊的「自由度」下，選取「T_x」以沿 X 方向約束兩個面。將約束名稱變更為 X Sym。
4. 在對話方塊的左下方，按一下「建立複本」 以儲存「X Sym」，並保持對話方塊開啟以建立其他約束。
5. 在「選取的圖元」欄位中按一下右鍵，如有必要，請選取「全部清除」以移除為「X Sym」選取的面。
6. 選取「頂板」和「胚」與底部對齊並與 Z 軸互垂的兩個相鄰垂直面。
7. 選取「T_z」以沿 Z 方向約束兩個面。將此約束更名為 Z Sym。
8. 再按一下「建立複本」，選取頂板的頂面，然後選取「T_x」和「T_z」自由度。
9. 將此約束命名為 Top Face，然後按一下「確定」加到子案例中。

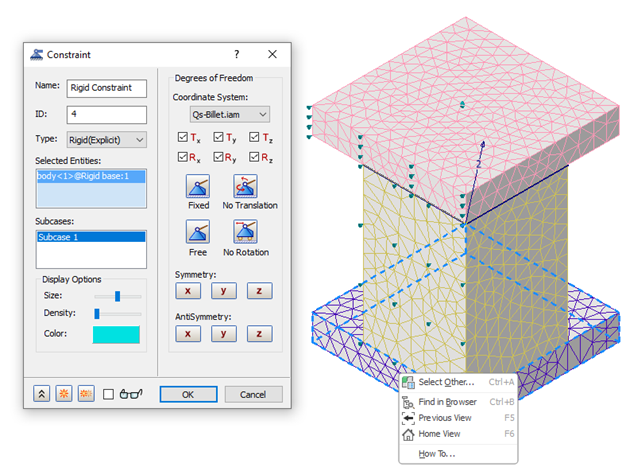

10. 在「子案例 1」下，以右鍵按一下「約束」 > 「新建」，將「名稱」變更為 Rigid Constraint，並將「類型」變更為「剛體 (Explicit)」。
11. 將游標懸停在底部的剛性板上，然後以右鍵按一下「選取其他」 > 「實體 1」。


    請注意已選取所有六個自由度。

12. 按一下「確定」以關閉「約束」對話方塊。
