自學課程 A2：定義分析、性質和網格

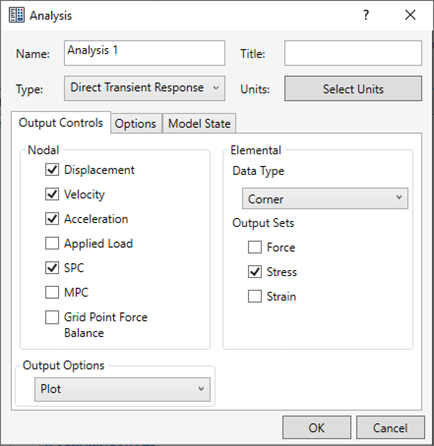

1. 在樹狀檢視中，以右鍵按一下「分析 1」，然後選取「編輯」。
2. 從「類型」下拉式功能表中選取「直接暫態響應」。
3. 勾選「速度」和「加速度」勾選方塊。

4. 按一下「確定」。

定義材料性質

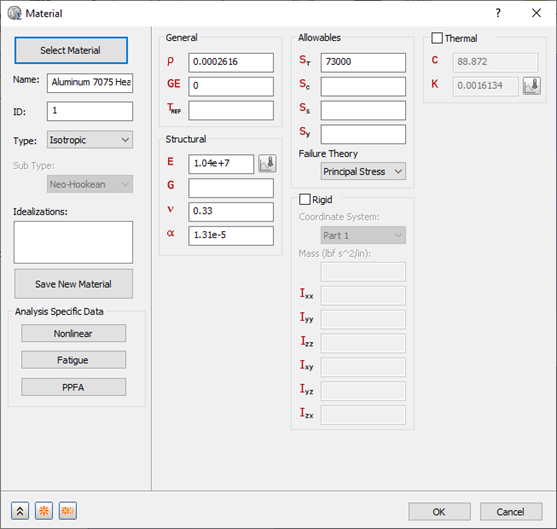

1. 在「模型」樹中，以右鍵按一下「材料」 > 「新建」。
2. 在對話方塊中，按一下「選取材料」。「材料資料庫」對話方塊將填入可用的材料。
3. 按一下「載入資料庫」。
4. 瀏覽至 C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials，然後開啟 ADSK_materials.nasmat 檔案。材料樹中會填入可用材料。
5. 在「Aluminum Alloys」品類下，選取「Aluminum 7075 Heat Treated (T6) Wrought」。



6. 按一下「關閉」，再按一下「確定」以建立材料。

定義元素性質

1. 在「模型」樹的「物理屬性」下，檢查標準品類下是否有任何既有的定義，例如「實體」和「薄殼」。下面顯示的「實體 1」是既有的定義範例：


   如果有任何既有的定義，請以右鍵按一下「物理屬性」 > 「全部刪除」。執行此作業可確保您不會有多餘的材料顯示在零件網格中並參與分析。

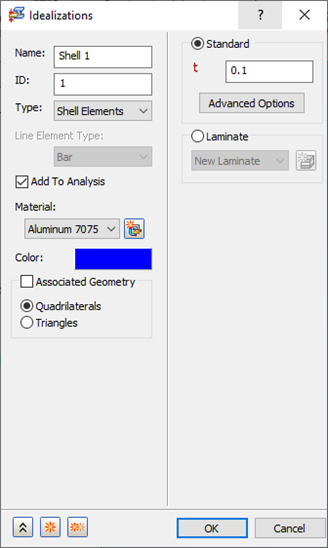

2. 在「模型」樹中，以右鍵按一下「物理屬性」 > 「新建」。
3. 從「類型」下拉式功能表中選取「薄殼元素」。
4. 確保「材料」設定為「Aluminum 7075 Heat Treated (T6) Wrought」。
5. 在「t」 (厚度) 欄位中輸入 0.1。



6. 按一下「確定」。

定義網格

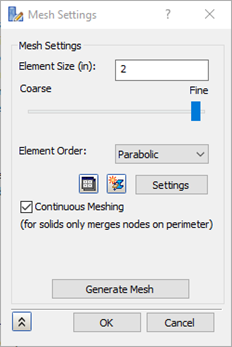

1. 以右鍵按一下「網格模型」 > 「編輯」。
2. 在「元素大小」欄位中輸入 2.0。

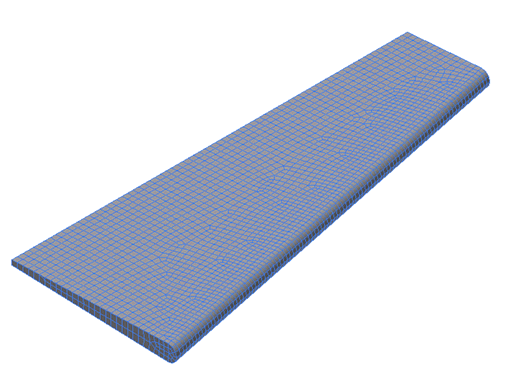

3. 按一下「確定」以產生網格。網格的外觀應如下所示。


一般來說，定義薄殼元素模型的材料方位會是一個不錯的方法。不過，在此情況下並不適用。
