自學課程 A7：定義性質和網格

定義材料性質

1. 在「模型」樹中，以右鍵按一下「材料」 > 「新建」。
2. 在對話方塊中，按一下「選取材料」。「材料資料庫」對話方塊將顯示一些可用的材料資源庫。
3. 按一下「載入資料庫」。
4. 瀏覽至 C:\Program Files\Autodesk\Inventor Nastran 2025\In-CAD\Materials，然後開啟 ADSK_materials.nasmat 檔案。材料樹中會填入可用材料。

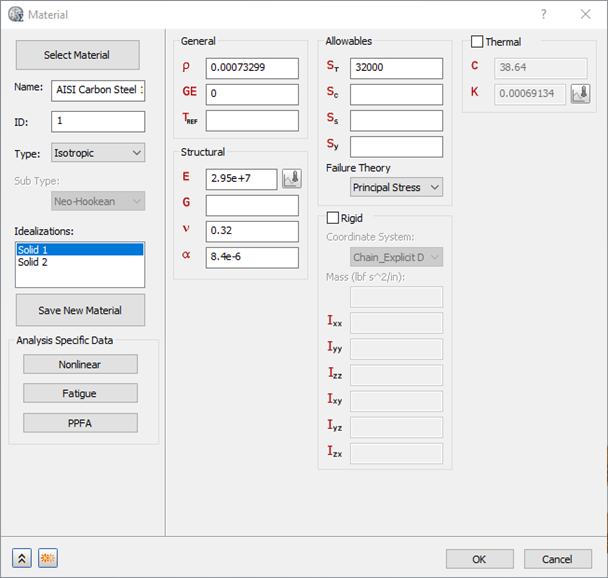

5. 在「Steel」品類下，選取「AISI Carbon Steel 1025 Hot Rolled」。在「材料」對話方塊的「結構」區域中，確保「G」欄位為空白。

6. 在「材料資料庫」對話方塊和「材料」對話方塊中，按一下「確定」以建立材料。

定義物理性質

1. 在「模型」樹的「物理屬性」下，刪除任何既有實體材料，然後以右鍵按一下「實體」 > 「新建」。

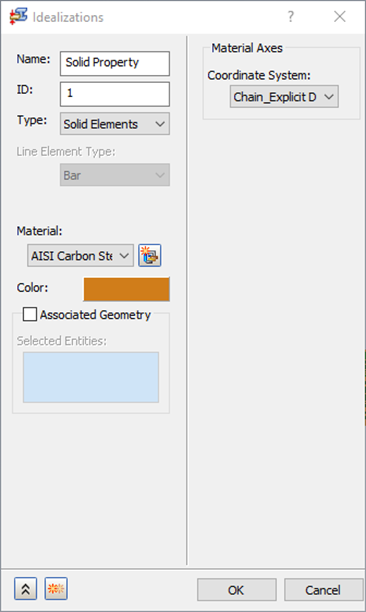

2. 在「物理屬性」對話方塊中，進行下列設定：
   • 名稱：Solid Property
   • 類型：實體元素
   • 材料：AISI Carbon Steel 1025 Hot Rolled

3. 按一下「確定」以建立性質。

對模型建立網格

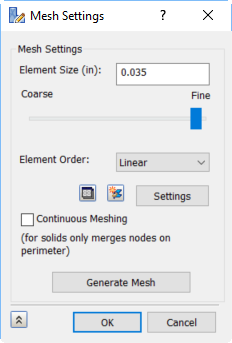

1. 以右鍵按一下「網格模型」 > 「編輯」。

2. 將「元素大小」設定為 0.035、將「元素順序」設定為「線性」、除選「連續建立網格」，然後按一下「確定」以產生網格。
