自學課程 A5：執行分析

1. 若要執行分析，請在「零件」樹中，以右鍵按一下「分析」節點，然後選取「以 Nastran 求解」。
2. 求解完成後，您會看到樹狀目錄中已加入新元素。
   • 在「子案例」下，有四個不同的「結果」：

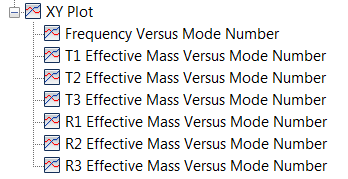

   • 在「零件」樹底端，有七個「XY 出圖」：

   • 靠近「模型」樹底端，有四個「出圖樣板」：


     其中每一個樣板可以拖放至子案例以建立新的輪廓出圖。您可以在樣板上按一下滑鼠右鍵以編輯設定。

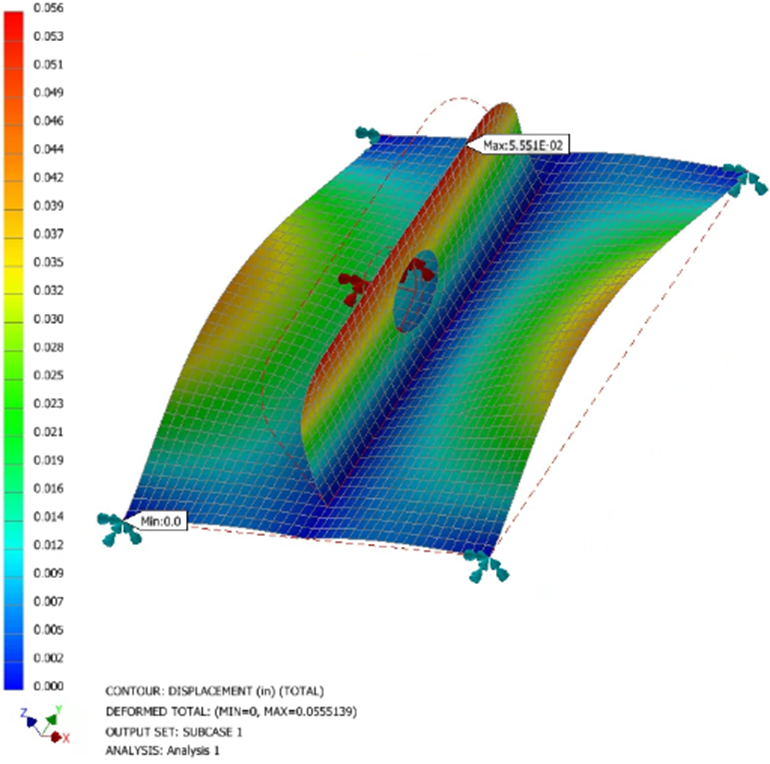

3. 在「零件」樹的「結果」下，按兩下「位移」，以查看變形幾何圖形上的總位移輪廓。


   請注意，最小位移點和最大位移點會清楚地標示。
