自學課程 A10：檢視結果

檢視特定狀態變數的輪廓出圖，是評估散熱器水箱的結構效能最好的方式。我們特別要檢查矩陣失效索引和損壞狀態。

1. 如果模擬完成後未載入結果，請按一下「結果」 > 「載入結果」。
2. 瀏覽 .FNO 結果檔案，然後按一下「開啟」。
3. 按一下「結果」 > 「輪廓」。
4. 使用圖例切換至 AME 結果類型。
5. 選擇「SOLID FAILURE INDEX」結果。

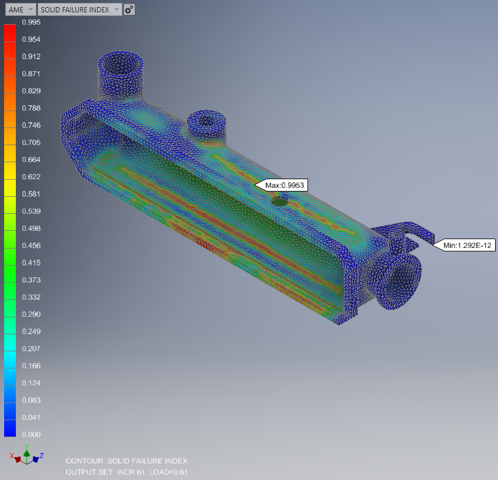

6. 逐步執行分析，並在對水箱施加壓力時監看失效索引。這會指出矩陣材料接近失敗的程度。

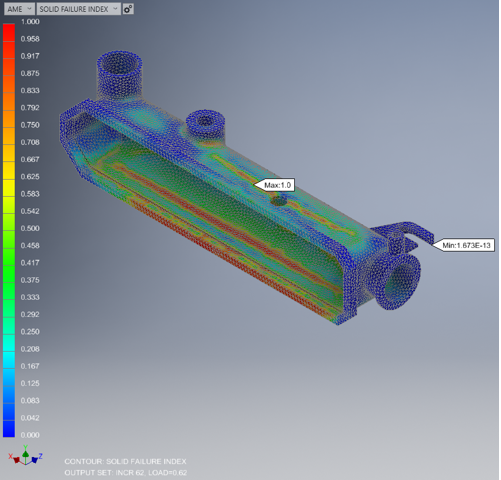

   當失效索引達到 1.0 時，就會開始失敗。失敗的第一個指標是在步長時間 0.62 秒時發生。

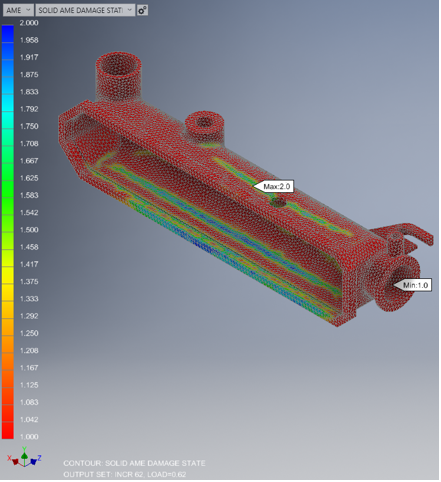

7. 切換至 SOLID AME DAMAGE STATE 結果，以檢查複合零件的斷裂狀態。值 1.0 表示複合體尚未失敗。值 2.0 表示複合體失敗，剛性已經降低。
8. 逐步查看時間歷程，以識別水箱的失敗是如何進展。
