- 結果會自動載入到 Autodesk Inventor Nastran 中。
- 您現在將會看到各種增量的結果。

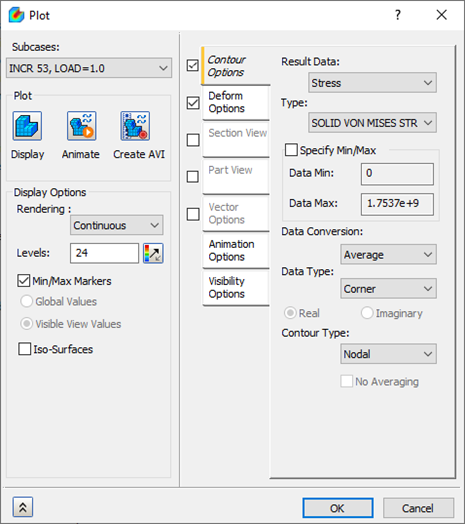

- 在「結果」上按一下右鍵，然後選擇「編輯」。
- 在「子案例」下拉式功能表中選取「INCR 53, LOAD=1.0」。勾選「變形選項」和「輪廓選項」。
- 將「變形比例」設定為「實際」，然後按一下「全部隱藏」按鈕以隱藏所有符號。
- 在「輪廓選項」下，對「結果資料」選取「SOLID VON MISES STRESS」，不勾選「顯示選項」下的「最大值/最小值」，按一下
「顯示」按鈕。然後按一下「確定」以顯示結果。
- 在「網格控制」上按一下右鍵，然後選取「全部隱藏」。

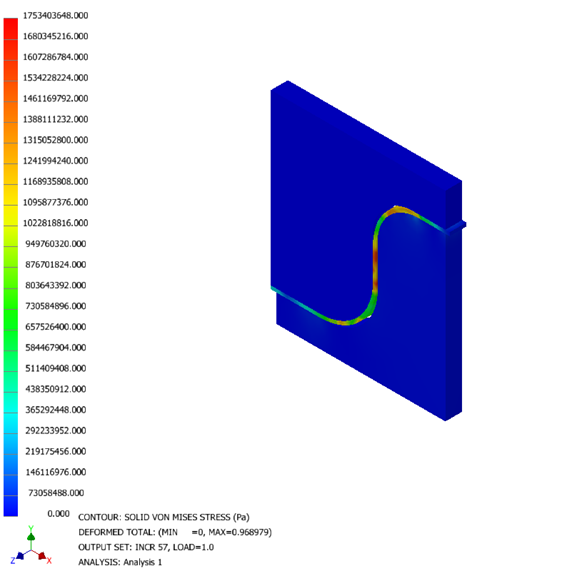

- 結果應該看起來與下圖類似。
- 變形出圖展示薄板已彎曲，並遵循鑄模和沖孔的造型。
- 在「XY 出圖」上按一下右鍵，然後選取「新建」。

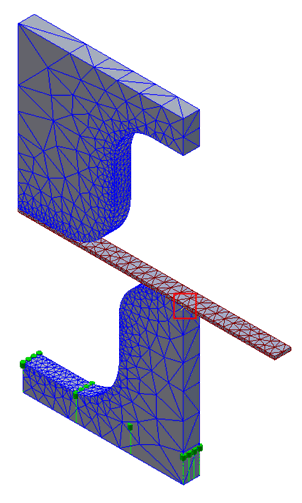

- 選取薄板彎曲位置的節點，如下面出圖所示 (即 2175)，然後按一下「顯示 XY 出圖」。

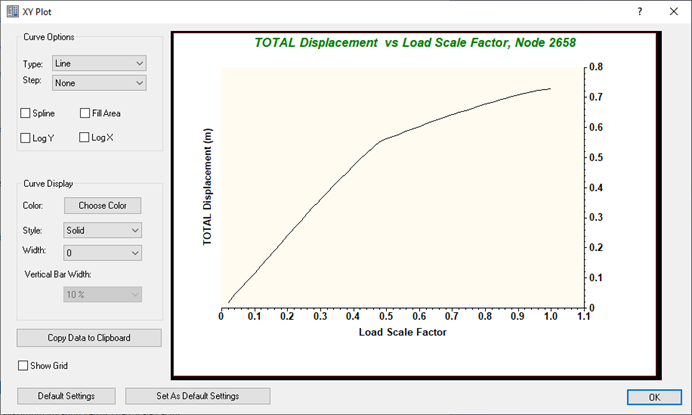

- 出圖顯示近似雙線性的曲線，因為彈塑性行為是在變形出圖中擷取。
