自學課程 A7：設置表面接觸

在此程序中，您將定義鏈條連結之間的接觸。

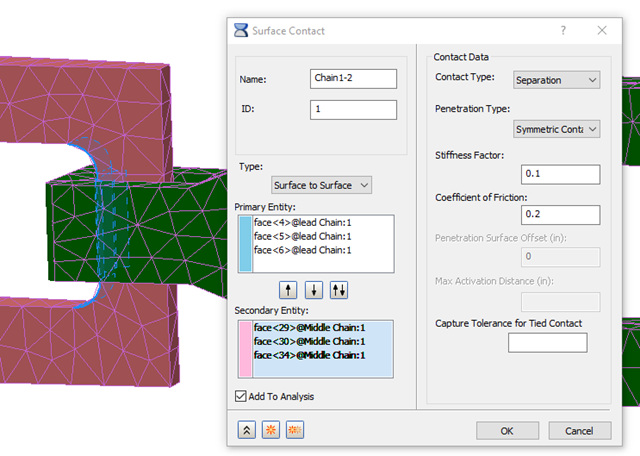

1. 在「模型」樹中，以右鍵按一下「表面接觸」 > 「新建」。
2. 在「表面接觸」對話方塊中，設定下列值：
   • 名稱：Chain 1-2
   • 接觸類型：分隔
   • 穿透類型：對稱接觸
   • 剛性係數：0.1
   • 摩擦係數：0.2

3. 對於「主要圖元」，選取頭端鏈節後端的三個內面 (兩個曲面，一個平面)。對於「次要圖元」，選取中間鏈節前端的三個內面 (兩個曲面，一個平面)。
4. 按一下「重複」按鈕 ，然後將「名稱」變更為 Chain 2-3。刪除所有主要圖元和次要圖元。
5. 在中間鏈節和末端鏈節之間建立一組可比較的接觸。主要圖元是中間鏈節後端的三個內面，次要圖元則是末端鏈節前端的三個內面。

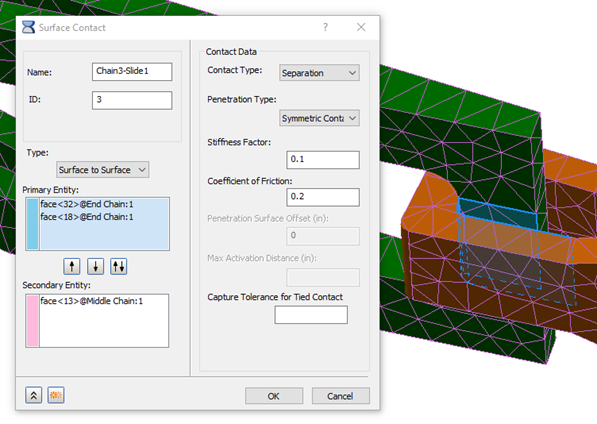

6. 按一下「複製」按鈕，刪除所有主要圖元和次要圖元，並將新接觸命名為 Chain3-Side1。對於「主要圖元」，選取末端鏈節前端內側的兩個面：一個是左側的平面，一個是在它前面的曲面。對於「次要圖元」，選取中間鏈節左側的接觸平面。

7. 按「重複」、刪除圖元，然後在末端鏈節和中間鏈節之間連結的另一側建立類似的接觸「Chain3-Side2」。重複此程序，為中間鏈節和頭端鏈節之間的連結建立「Chain2-Side1」和「Chain2-Side 2」兩個接觸。在每個案例中，後端連結內側都有兩個主要圖元，前端連結外側都有一個次要圖元。
8. 在最後的「表面接觸」對話方塊上按一下「確定」。
