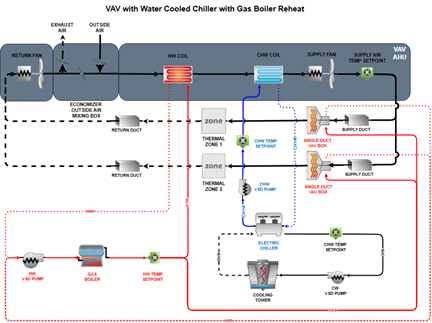

有水冷式冰水機與瓦斯鍋爐加熱和再加熱的 VAV - 此系統由一個可變風量空氣處理機組 (AHU) 組成，此機組由唯一一個冰水循環和唯一一個熱水循環供應。VAV AHU 包括一個混合箱、一個熱水盤管和一個冰水盤管。每個有空調的熱區都由一個有熱水再加熱盤管的單風管 VAV 箱供應。用於設定受管制設備效率的預設 ASHRAE 標準是 ASHRAE 90.1-2016。

水冷式冰水機：

數量：1

能力：自動調整大小

壓縮機類型 (螺旋式、離心式或渦卷式壓縮機)，根據能力

控制：根據能力和 ASHRAE 標準

效率：根據能力和 ASHRAE 標準

冰水泵：

數量：1

設計流量：自動調整大小

類型：變速，30% 最小流量

效率：根據設計流量和 ASHRAE 標準

熱水鍋爐：

數量：1

能力：自動調整大小

類型：天然氣，非冷凝

控制：根據能力和 ASHRAE 標準

效率：根據能力和 ASHRAE 標準

熱水泵：

數量：1

設計流量：自動調整大小

類型：變速，30% 最小流量

效率：根據設計流量和 ASHRAE 標準

ERV：

數量：1 (如果需要)，根據外氣流量、設計流量和 ASHRAE 標準需求

設計流量：自動調整大小

控制：根據氣候區域和 ASHRAE 標準

有效性：根據設計氣流量、外氣百分比、氣候區域和 ASHRAE 標準

VAV AHU：

控制：根據設計氣流量、氣候區域和 ASHRAE 標準

風側節能裝置類型和控制：根據風扇設計氣流量、外氣百分比、氣候區域和 ASHRAE 標準

VAV AHU 風扇：

數量：1

設計氣流量：自動調整大小

效率：根據設計氣流量和 ASHRAE 標準

VAV 箱：

數量：每個熱區 1 個

再加熱盤管類型：熱水

區域氣流量：自動調整大小

VAV 箱控制：根據區域氣流量和 ASHRAE 標準
