圖紙集合

圖紙集合可讓您將模型中的任何圖紙指定到可在 Revit 四處 (例如在視圖、明細表和篩選中) 參考的彈性群組。

概述

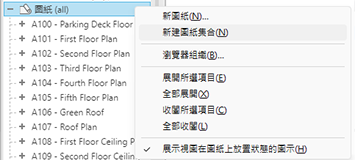

若要建立圖紙集合，請在專案瀏覽器 「圖紙」中，按一下「新建圖紙集合」。

每張圖紙都包括「圖紙集合」參數，該參數會列示模型中的所有集合。

在專案瀏覽器中，有兩種方法可將圖紙移入或移出圖紙集合：

• 將一張或多張圖紙拖放到圖紙集合中，或從圖紙集合中拖出。
• 將「圖紙集合」參數的值設定為圖紙集合名稱以將其加入，或將此參數的值變更為「<無>」以將其移除。

使用「圖紙清單」明細表可以為定位圖紙預先定義圖紙集合。稍後轉換定位圖紙時，它會自動移入預先指定的圖紙集合。

您也可以在「視圖清單」中設定「圖紙集合」參數的值。

重複的圖紙號碼

每張圖紙只能在一個位置，可以在特定圖紙集合內或直接在模型中。

可以直接對模型中的所有圖紙，或者對每個「圖紙集合」中的所有圖紙，使用一次相同的「圖紙號碼」值。例如，您可以在模型中使用一次 G001，在「Submission 1」集合中使用一次，在「Submission 2」集合中使用一次。

將某張圖紙移入圖紙集合時，如果集合中已經使用了該圖紙號碼，或是將某張圖紙重新編號為已在使用中的值時，您會收到錯誤訊息。

直接在集合中建立新圖紙時，系統會自動對圖紙指定該集合，並且會嘗試根據該集合中最新的圖紙繼續編號。

其他功能

• 在「視圖」頁籤工具提示中，圖紙號碼和名稱前面會加上圖紙集合名稱。

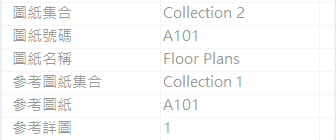

• 除了既有的圖紙和視圖參數，Revit 中相容的視圖類型會提供「圖紙集合」和「參考圖紙集合」唯讀參數。

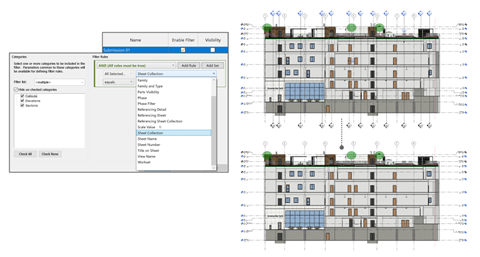

• ·在相容的視圖篩選品類 (立面圖、剖面圖、圖說、視圖參考) 和明細表 (圖紙清單和視圖清單) 中可以使用「圖紙集合」和「參考圖紙集合」參數。

• 在適用的族群品類 (視圖標題、視圖參考、圖說標頭、立面標記、剖面標記、圖框) 中提供「圖紙集合」和「參考圖紙集合」參數，因此可在標示中使用這些參數。
• 在專案瀏覽器中按兩下「圖紙集合」，會展開和收闔每個「圖紙集合」節點 (與主要「圖紙」節點一致)。

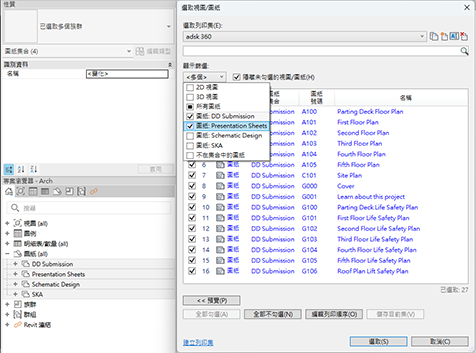

• 「匯出\列印」對話方塊包括每個圖紙集合做為專用顯示篩選切換，以支援精確選取一個或多個集合中的圖紙。

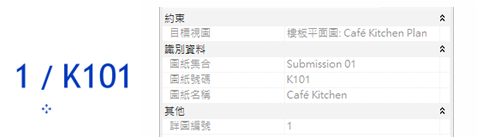

• 「視圖參考」現在可做為視圖篩選的品類使用，並包括目標視圖的「圖紙集合」資訊。

圖紙集合：自訂參數和明細表

從 Revit 2026 開始，圖紙集合可做為「參數」和「明細表」的品類使用。

• 加到「圖紙集合」品類中的新參數會顯示在每個「圖紙集合」節點上，且參數值會同步至該集合中包含的每張圖紙。​ 參數值在集合中的每張圖紙上以唯讀顯示，因為這些值是來自於圖紙集合。
• 如果您修改圖紙集合上的參數值，則會更新所有圖紙的值 (如果當中有圖框標示，也會一併更新其值)。
• 將圖紙移到另一個圖紙集合也會執行相同的作業，並根據該圖紙集合中的定義自動更新值。​
• 如果同時向「圖紙集合」和「圖紙」品類加入參數，則該參數會出現在這兩個品類中。參數可編輯，但值不會同步。​
• 圖紙集合支援兩種類型的明細表 (建築元件和明細表關鍵資訊)。參數值可以直接在明細表中定義。​
• 使用圖紙集合關鍵資訊明細表時，每個集合也會出現「關鍵資訊名稱」參數。​
• 加入至「圖紙集合」品類的所有參數，也支援關聯「整體參數」。​ ​

參數組合與優先順序

專案資訊			「專案資訊」參數值會顯示在所有圖框標示中。
專案資訊		圖紙	「圖紙」實體參數值依優先順序排列。 忽略「專案資訊」參數值。
專案資訊	圖紙集合	圖紙	「圖紙」實體參數值依優先順序排列。 忽略「專案資訊」和「圖紙集合」參數值。
專案資訊	圖紙集合		「圖紙集合」值依優先順序排列，並顯示在圖紙上。 如果圖紙不在集合中，則使用「專案資訊」值。
	圖紙集合		「圖紙集合」值依優先順序排列，並顯示在圖紙上。 對於不在圖紙集合中的圖紙，參數將隱藏。
	圖紙集合	圖紙	「圖紙」實體參數值依優先順序排列。 忽略「圖紙集合」參數值。
