斜牆和推拔牆

了解如何調整牆參數，以及建立斜牆和推拔牆輪廓。

我可以建立斜牆和推拔牆嗎？

如果您使用 Revit 2022，答案是「可以」建立斜牆和推拔牆。

在 Revit 2021 版之前，牆與樓板只能成 90 度角。您可以建立斜牆，但您需要使用「依面建立牆」方法，或建立內建族群。Revit 2021 引入了斜牆功能，方便您可以根據「與垂直夾角」參數，讓牆向外側面或內側面傾斜。整面牆會根據該值傾斜。這是一個很棒的新增功能，增加建立牆的選項，但仍無法建立推拔牆。在斜牆中。牆的內部面和外部面保持互相平行，讓整面牆傾斜。

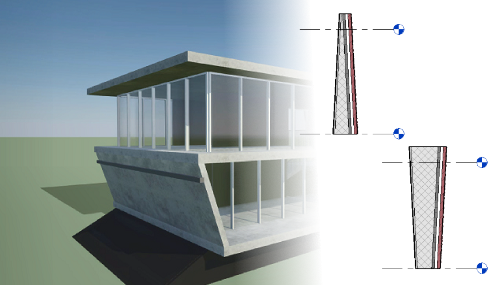

Revit 2022 擴充斜牆功能，可讓您建立推拔牆。在推拔牆中，斷面允許您獨立設定牆面的內部和外部角度，讓您能夠讓牆斷面變成錐形。

為什麼要使用？

當然，斜牆和推拔牆的需求將取決於您設計的專案類型。並非每個專案都需要斜牆或推拔牆，但在需要時能夠建立斜牆或推拔牆非常棒。現在，由於您使用的工具，您不需要在設計方面妥協。只要知道您在需要時可以建立這些元素。

如何建立斜牆或推拔牆？

建立斜牆和推拔牆的步驟很類似。

1. 選取牆，在「性質」選項板中設定「斷面」參數。
   註: 牆結構必須包含可變層，才能選取「錐體」斷面。如需設定可變牆層的其他資訊，請參閱：關於元件牆。
2. 設定牆傾斜/推拔的角度。

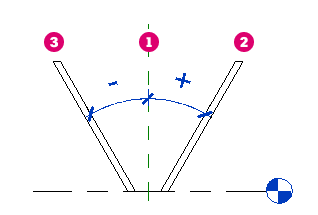

   • 傾斜 - 設定「與垂直夾角」參數。正值會讓牆向牆的內側形成角度，負值會讓牆向牆的外側形成角度。在範例影像中，牆的垂直面會顯示為一條虛線 ，線的左側是牆的外側。正值會讓牆遠離外側傾斜 ，負值會讓牆向外側傾斜 。


     影片示範如何建立斜牆。

   • 錐體 - 選取「啟用角度取代」(可為錐體斷面設定預設類型參數)，並設定牆內部面和外部面的角度。如果角度的類型值正確，只要將斷面設定為錐體，就會對牆套用角度。
     正角度將使面的頂部邊緣朝向牆中心傾斜。負角度將使面的頂部邊緣遠離牆中心傾斜。如果推拔牆中定義的角度導致可變層的寬度低於 0，將無法建立牆，您會收到警告。您必須變更角度，且/或需要改變牆的高度。



     影片示範如何建立推拔牆。

其他注意事項

牆結構必須包含「可變」層，才能讓「錐體」斷面可用。定義可變層後，就可以使用其他類型參數。「預設外角」、「預設內角」和「測量寬度點」類型參數用於設定當「斷面」實體參數設定為推拔時的牆預設斷面。

「寬度測量點」參數決定如何建立推拔牆的角度。可變層的寬度將在選擇的位置進行測量。設定的角度和牆的高度將定義牆在其他點的寬度。可以使用可變層寬度變為零的角度和高度組合。如果發生此情況，您會收到警告，通知您牆的角度或牆的高度需要變更，以防止牆寬度降至零以下。

如需使用斜牆和推拔牆的更多資訊，請參閱：最佳實踐：斜牆和最佳實踐：推拔牆。
