分析自動化

使用「分析自動化」工具從實體元素產生結構分析模型，或從分析模型元素產生實體模型元素。

什麼是分析自動化？

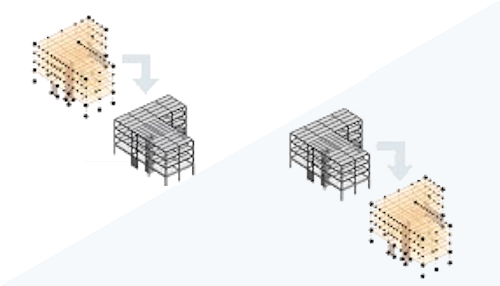

「分析自動化」工具運用 Dynamo 圖表產生下列任一項：

• 從實體模型產生結構分析模型。
• 從結構分析模型產生實體模型。

取決於您偏好的工作流程，您可以從一個工作流程開始，然後輕鬆建立另一個工作流程。實體和分析元件可以彼此關聯。變更其中一個元素後，再次執行自動化工具，即可變更關聯的元素。或者，保持模型彼此獨立。工作流程選項可讓您在使用結構分析模型時擁有最大的靈活性。

為什麼要使用？

從 Revit 2023 開始，結構分析模型與實體模型分開。在此之前，分析模型與實體模型則彼此連接。用於建立模型的元素同時包含實體和分析兩種表現法。將模型分開可以讓您的塑型工作流程更靈活。您可以根據實體模型和分析模型各自的獨特需求，分別自由地塑型。「分析自動化」可以將一個模型到另一個模型的開發過程幾乎自動化。

在何處找到工具？

「分析自動化」是一個自訂版本的 Dynamo 播放器。請從「分析」頁籤「結構分析模型」面板 (分析自動化) 存取工具。在對話方塊中，根據您開始使用的模型類型選取選項。

• 建築的分析到實體
• 建築的實體到分析

選取圖表的輸入，然後執行工具。如需輸入值的其他資訊，請參閱分析到實體自動化和實體到分析自動化。

如需工作流程的簡短概述，請觀賞影片。
