使用 Revit 中的衍生式設計配置圖紙

使用衍生式設計可自動探索圖紙配置。

本文改寫自 John Pierson 的這篇 Dynamo 部落格文章。

塞滿視圖

設計師可以使用「衍生式設計」在 Revit 中執行一些較普通的工作。其中一項工作是配置圖紙。Generative Design Primer 提供一個在圖紙上盡可能塞滿視圖，並且包含回饋循環的範例。但是，許多 Revit 使用者都已經很熟悉圖紙上所需的視圖類型，需要更有用的方式來探索圖紙配置。

在這篇「您是否嘗試過」文章中，我們將示範如何使用衍生式設計，以真正能協助設計師的方式配置圖紙。

影片

這段影片概述如何使用衍生式設計建立圖紙配置。影片中已設定好範例研究類型。請向下捲動以查看逐步指示。

感謝 John Pierson 提供影片

設置圖紙

此範例使用 rac_advanced_sample_project.rvt 範例模型。Revit 提供該範例專案，您也可以從這裡下載。

請在以下位置下載此範例的研究類型 (Dynamo 圖表)：塞滿視埠。

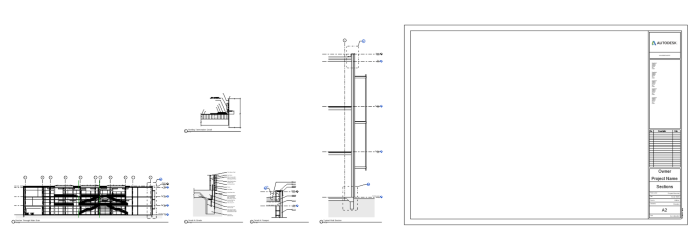

1. 開啟 rac_advanced_sample_project.rvt 範例模型，並移至圖紙 A2 - Sections。
2. 將您要放置的視圖拖放到一邊。這樣做可讓衍生式設計提供放置方式。

設置研究類型

接下來，我們使用「塞滿視埠」研究類型建立衍生式設計研究。我們先在「建立研究」對話方塊中讓該研究類型可用。

移至「管理」「衍生式設計」面板 「建立研究」。

註: 或者，移至「管理」「Dynamo」「衍生式設計」 (位於頂部功能表) 「建立研究」，存取「建立研究」對話方塊。

此時，如果您將「Packing Viewports」資料夾 (包含 DYN 檔案和 Dependencies 資料夾) 儲存在與其他研究類型相同的位置，可能會在「建立研究」對話方塊中看到 packedViews 研究類型。

如果您看不到該研究類型，請遵循以下步驟：

1. 選取「選擇資料夾」下拉式功能表旁的 「加入資料夾」。
2. 按一下「+」圖示，並導覽至「Packing Viewports」圖表資料夾所在的路徑。資料夾應同時包含 DYN 檔案和 Dependencies 資料夾。
3. 加入資料夾路徑後，您可以關閉「管理資料夾」對話方塊。

定義研究

Packed Views 研究類型現在應該可用於建立研究。

1. 在「建立研究」對話方塊的「選擇資料夾」下拉式清單或研究類型清單中選取「packedViews」。
2. 在「方法」下拉式清單中，將方法變更為「隨機」。
3. 按一下對話方塊右上角的 「研究選項」功能表，然後選取「儲存預設設定」。
4. 按一下「產生」。衍生式設計可能需要花費一些時間才能建立結果。

探索結果

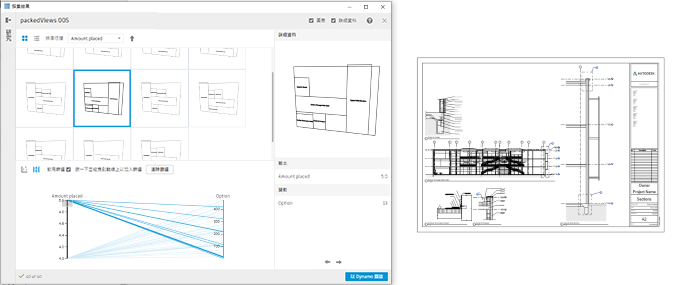

您將在「探索結果」對話方塊中看到一些結果。選取任何結果可顯示較大的影像，您可以旋轉並拉近或拉遠影像查看更多詳細資料。視埠名稱會包括在預覽中，說明每個選項如何配置。

範例圖紙中共有 5 個視圖。您可以在「探索結果」對話方塊底部中心的平行座標圖表中使用篩選，來選取圖紙上您想要的視圖數。按一下並沿圖表中的軸 (垂直線) 拖曳以使用篩選。

在 Revit 中檢視結果：

1. 選取您想要的結果，然後按一下「建立 Revit 元素」。這會在 Revit 中建立選擇的圖紙配置。
2. 最小化「探索結果」對話方塊或將其移到旁邊，方便您可以看到 Revit 模型。
3. 若要嘗試其他選項，請選取「退回」(Ctrl+Z)，配置將會重置。
4. 回到「探索結果」對話方塊，選取其他選項，然後再按一下「建立 Revit 元素」。圖紙配置將相應地更新。

加入更多視圖

如果您想要在圖紙中加入更多視圖，請建立新研究。因為已經定義好研究類型和設定，所以過程很簡單快速。

1. 將所需的視圖加到圖紙中。
2. 建立新研究。您可以選取左下角的「建立研究」，直接從「探索結果」對話方塊建立研究。
3. 選取「packedViews」研究類型。這些設定將預設為您先前儲存的設定，但是如果您想要 (例如選取其他圖紙)，可以變更設定。
4. 按一下「產生」。

檢閱並試驗不同的配置選項，如上節中所述。如果視圖太多而無法在圖紙上輕鬆佈滿，可以使用篩選來指定要放置的視圖數。超過此限制的所有視圖都會放在圖紙旁邊。

透過衍生式設計，可以減少探索圖紙配置時的單調工作。請嘗試一下，並在下方對本文評分，然後在意見方塊中輸入您的回饋，讓我們了解您的想法。
