佈線

若在「電氣設定」對話方塊的左側窗格中選取了「佈線」，在右側窗格中會顯示佈線表格。

佈線表格中的設定決定在專案的電氣系統平面圖中電線的顯示方式。

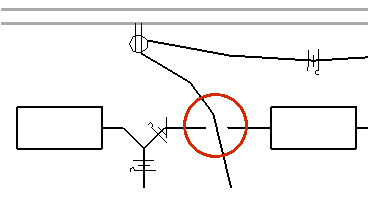

• 佈線交叉間隙 - 指定間隙的寬度，用於顯示交叉的非連接配線，如圖所示。

• 電線短斜線標記 - 指定用於顯示火線、接地導體和水線的短斜線標記型式。

  Revit 提供四種短斜線標記型式，如下所示：

  短線短斜線標記
  圓形線短斜線標記
  鉤線短斜線標記
  長線短斜線標記

  載入短斜線標記族群的步驟

  1. 按一下「插入」頁籤「從資源庫載入」面板 (載入族群)。
  2. 在「開啟」對話方塊中，導覽至「註解」「電氣」「短斜線標記」。
  3. 選取一個或多個短斜線標記族群檔案，然後按一下「開啟」。

  您可以為每種線指定不同的型式。

  按一下「值」欄，按一下 ，然後選取短斜線標記型式。

  您可以使用「族群編輯器」自訂現有的短斜線標記或建立其他短斜線標記。

• 斜線跨越短斜線標記 - 指定是否要顯示接地導體的短斜線標記，穿過短斜線標記的對角線代表其他導線，如圖所示。


  按一下「值」欄，按一下 ，然後選取「是」套用此特徵線至短斜線標記。如果您選取「無」，則顯示為接地導體指定的短斜線標記。

• 展示短斜線標記 - 指定要永遠隱藏短斜線標記、永遠顯示短斜線標記或僅在回路中顯示。
• 多回路的回路箭頭 - 指定在所有回路配線或只在結束配線上顯示單一箭頭或多個箭頭。
• 回路箭頭型式 - 指定回路箭頭的型式，包括箭頭角度和大小。
