對正風管

在系統的剖面中使用對正方式編輯器對齊風管系統的頂部、底部或側邊。

1. 亮顯剖面或系統中要對正的風管，並且按 Tab 一次或多次以亮顯要對正的區段，然後按一下以選取風管系統。
2. 按一下「修改 | 風管」頁籤「編輯」面板「對正」「對正」以存取對正方式編輯器。

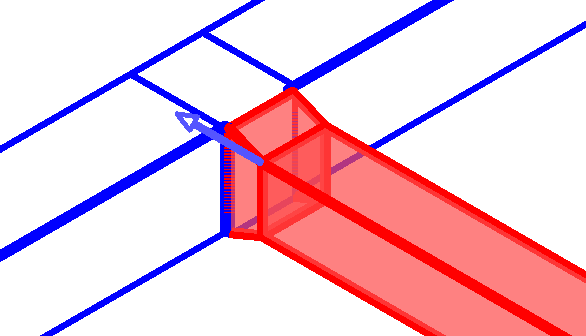

3. 按一下 「控制點」以選取風管系統剖面要做為對正方式參考的尾端，如分支尾端出現的箭頭所指示。


每按一下會交替選取起始區段或結束區段，如每個分支尾端的箭頭所指出。

4. 指定對齊參考：

   按一下...	對齊至...
   	左上
   	上方置中
   	右上
   	左中
   	正中
   	右中
   	左下
   	下方置中
   	右下

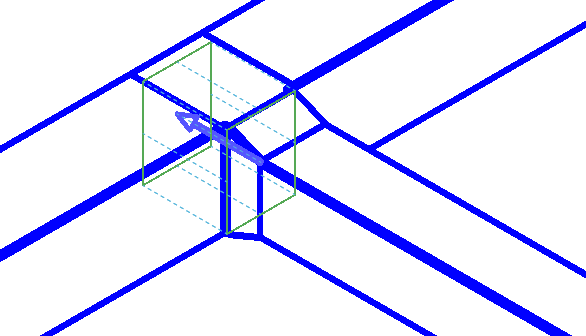

   您也可以按一下 「對齊線」，並選取繪圖區域中的參考線。在已選取「細線」而且視覺型式設定為「線架構」的 3D 視圖中，此功能最為實用。它會在邊緣和沿著參考管道面的中心顯示虛線參考線，如下所示。

   註: 您必須指定「線架構」做為「視覺型式」，才能使用對正編輯器。
5. 按一下繪圖中的其中一條對齊線，以指定將用於對正的線。

6. 當您滿意風管系統對正設定的結果時，按一下 「完成」對齊風管系統，或按一下 「取消」關閉對正方式編輯器而不套用變更。

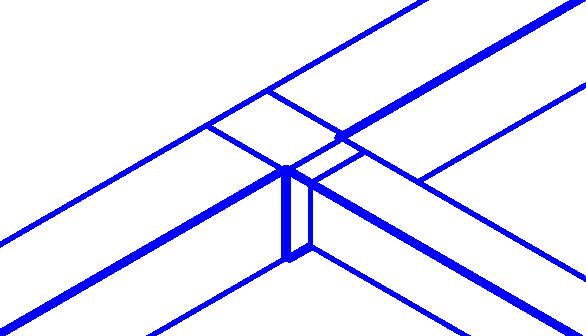

   此處顯示的風管系統已對正至與 T 接頭連接之大區段的「中上」處。
