自訂實體到分析的自動化

自訂實體到分析模型的自動化，以根據您的專案特殊性增強結果。

自訂實體到分析的參數：

1. 在「分析」頁籤 「結構分析模型」面板上，按一下 (分析自動化)。
2. 在下拉式清單中，按一下 (執行建築的實體到分析)。

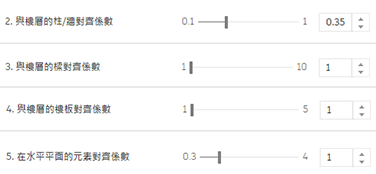

「實體到分析自動化」有四種設定可供自訂。

樓層對齊

您可以自訂垂直範圍，自動化工具會在當中搜尋每個元素，找出要將建立的分析元素對齊到哪個樓層。您可以調整三個係數來增強樓層對齊，每組元素一個係數：

• 垂直元素 - 柱和牆。
• 樑。
• 樓板和基板。

除了此係數之外，啟用「結構」參數的樓層會比未啟用「結構」參數的樓層具有更高的優先順序。

註: 如果為每層樓定義了多個樓層，這個區別就很有用。如果您希望自動化工具使用特定樓層，請為該樓層啟用「結構」參數。

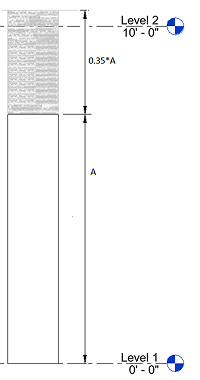

與樓層的柱/牆對齊係數

調整此係數可指定自動化工具應尋找柱/牆最近的端點將投影到某個樓層多遠的位置。

預設值設定為柱/牆高度的 0.35，但最多可以調整到 1。

註: 此公差是每個元素特有的，因為它是根據元素高度計算。

註: 如果在此公差內找不到樓層，則不會修剪/延伸柱/牆。

與樓層的樑對齊係數

調整此係數可指定自動化工具應尋找分析樑將投影到某個樓層多遠的位置。

預設值設定為 1 個樑斷面高度，但最多可以調整到 10。

註: 此公差是每個元素特有的，因為它是根據元素斷面高度計算。

註: 如果在此公差內找不到樓層，則會在實體元素的幾何軸建立分析樑。

與樓層的樓板對齊係數

調整此係數可指定自動化工具應尋找分析樓板將投影到某個樓層多遠的位置。

預設值設定為 1 個厚度高度，但最多可以調整到 5。

註: 此公差是每個元素特有的，因為它是根據元素厚度計算。

註: 如果在此公差內找不到樓層，則會在實體樑的頂面建立分析樓板。

平面內對齊

允許您以平面內對齊方式自訂分析模型的簡化程度。

平面內對齊是指將某個計算公差內的元素分組，以便對齊同一個參考。計算的公差是所有選取的牆和樑的厚度和斷面寬度的平均值。

此值可以乘以一個係數。此係數的預設值為 1，最多可以乘以 4 倍。

註: 係數越小，公差越小，表示分析元素的位置幾乎是跟著元素在平面圖中的實體對應項位置。係數越大，公差越大，表示會產生越簡化的分析模型，其中分析元素的對齊相對於平面圖中的實體對應項就越通用。

自訂牆厚度設定：

啟用「使用結構厚度」後，在建立或更新分析板時，分析模型自動化將使用牆/樓板/基板的結構層厚度。

1. 在「分析」頁籤「結構分析模型」面板中，按一下 (分析自動化)。
2. 在下拉式清單中，選取 (執行建築的實體到分析)。
3. 在「修改 | 設定」中的「分析板」，按一下「使用結構厚度」勾選方塊。
