接合鋼筋 - 依長度

根據指定的最大長度、最小長度和突出位置接合選取的鋼筋集。

使用「接合鋼筋」 - 「依長度」接合鋼筋

1. 選取一個或多個鋼筋集。
2. 在「修改 | 結構鋼筋」「接合」面板中，按一下 (接合鋼筋)。
3. 在「修改 | 接合鋼筋」「接合」面板中，按一下 (依長度)。
4. 在「修改 | 接合鋼筋」「長度」面板中，選取最大與最小長度，以及突出位置。您也可以按空格鍵來切換突出位置。
5. 從「性質」選項板中選取接合類型。
   註: 依長度進行接合時，接合位置會呈現灰色並鎖住在「中間」。
6. 將游標懸停在視圖中的任何鋼筋集上，即可查看依長度接合的預覽。您可以按空格鍵，在起點或末端之間循環切換突出位置。
7. 按一下可接合亮顯的鋼筋集。
8. 接合的鋼筋集會以預覽的方式顯示。按「完成」以接受接合的鋼筋集，或按「取消」捨棄變更。

註: 使用依長度接合時，一開始選取哪個鋼筋集都沒關係，並且可以選取視圖中的任何鋼筋集。

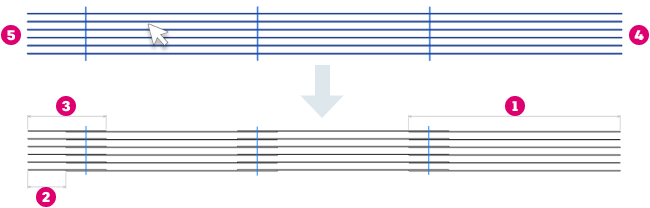

• - 最大長度
• - 最小長度
• - 突出位置
• - 鋼筋集起點

以下範例顯示突出位置位於末端的依長度接合
