放置自由造型鋼筋 - 對齊分佈

將自由形式鋼筋對齊分佈放置於任何幾何圖形的混凝土元素。

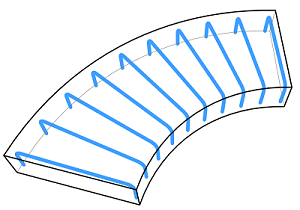

您可以在任何視圖中選取一個或多個面參考，以便將自由造型鋼筋對齊分佈。此範例展示 3D 視圖中自由造型鋼筋對齊分佈放置。

1. 按一下「結構」頁籤 「鋼筋」面板 (鋼筋)。
2. 按一下「修改 | 放置自由造型鋼筋」「放置方式」面板 (自由造型鋼筋)。

3. 按一下「修改 | 放置自由造型鋼筋」「分佈類型」面板 (對齊)。

註: 若要選取多個面或路徑段，請確保按一下「修改 | 放置鋼筋」「多重選取」面板 (選取多個)。
4. 在「性質」選項板中指定鋼筋類型。
5. 在「鋼筋集」面板上，指定一個配置。
6. 按一下「修改 | 放置自由造型鋼筋」「下一步」面板 (表面)。在繪圖區域中，選取將作為自由造型鋼筋主體的元素的表面。

7. 按一下「修改 | 放置自由造型鋼筋」「下一步」面板 (路徑)。選取元素的邊緣。
   註: 或者，您也可以按下空格鍵，繼續選取分佈路徑。


   (可選) 您可以在「性質」選項板中為「鋼筋對齊」參數選取「垂直」，或為鋼筋對齊選擇其他選項之一，如果是後者，您也需要為其選取面。請參閱自由造型鋼筋對齊選項。

8. 鋼筋將根據參考表面的定義和預先定義的性質，填入主體。

9. 按 Esc 結束自由造型鋼筋放置模式。
