透過旋轉彎鉤和曲柄建立標準 3D 鋼筋造型

放置有 3D 旋轉的彎鉤或曲柄的鋼筋，或旋轉現有鋼筋的彎鉤或曲柄。當您旋轉鋼筋端點的彎鉤或曲柄時，如果鋼筋、彎鉤和曲柄段不再位於同一平面中，則會建立 3D 鋼筋造型。

鋼筋造型會配合有類似旋轉的既有造型，否則將以各種彎鉤旋轉間隔建立新造型。自由造型鋼筋也可以配合有旋轉彎鉤/曲柄的鋼筋造型，以確保可以萃取此類鋼筋的製造資料。

提示: 請務必在鋼筋造型定義中包含彎鉤，以便出現造型相符行為。執行此作業：

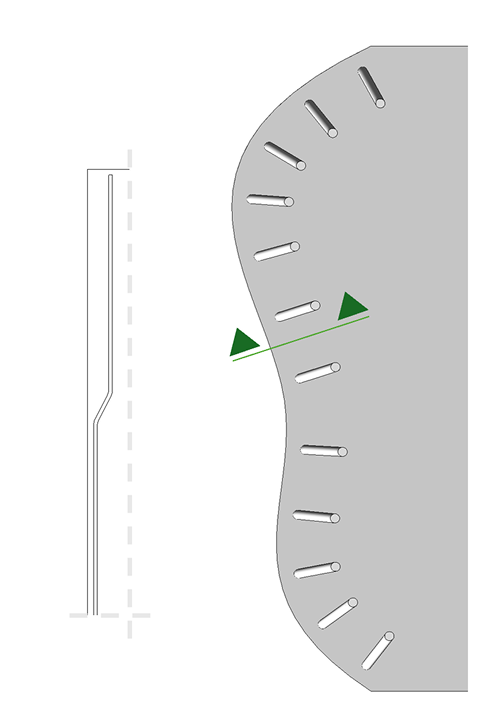

這些 3D 造型 (以及既有的多平面鋼筋) 會在平面視圖和等角視圖中、鋼筋造型瀏覽器中或變更既有鋼筋的造型時顯示。

您可以在鋼筋放置期間，以及變更現有鋼筋的造型時，選擇所需的造型。

彎鉤或曲柄旋轉、鋼筋造型和編號

定義鋼筋造型時，會將彎鉤和曲柄的旋轉納入考慮。因此，必須在「鋼筋設定」中切換選項，以在鋼筋造型定義中包含彎鉤，而曲柄永遠都會定義鋼筋造型。

鋼筋編號會比較鋼筋造型、區段長度、彎鉤或曲柄旋轉，以決定每根鋼筋的編號。

如果是簡單的直筋，相同旋轉會讓彎鉤/曲柄留在同一個平面，並且符合旋轉 0 度的鋼筋造型 (資源庫中的標準造型)。

如果彎鉤或曲柄有不同的旋轉 (不在同一平面)，則會以每 15 度的間隔建立一個新造型。

在下列範例中，兩條鋼筋的鋼筋造型相同，因為起點處彎鉤的旋轉角度是在相同的 15 度間隔。鋼筋編號不同，因為彎鉤旋轉不同 (40 和 45 度)

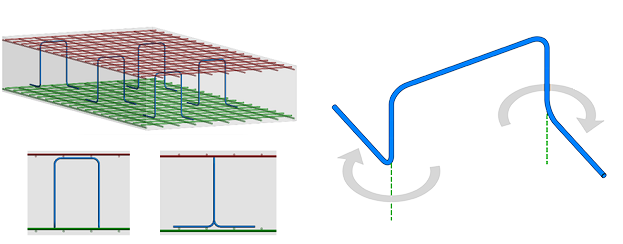

提示: 您可以使用此旋轉為牆中沿著某個方向分佈，但連接不同方向鋼筋的繫筋建立模型。

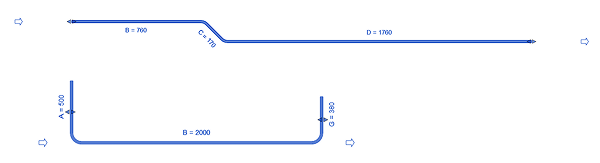

在「性質」選項板或鋼筋明細表中切換「取代彎鉤長度」或「取代曲柄長度」選項，可直接編輯每條鋼筋實體的彎鉤或曲柄的長度。這適用於任何有彎鉤或曲柄的鋼筋，而且必須為鋼筋造型參數指定彎鉤或曲柄長度。

您可以在「性質」選項板、明細表或直接在圖元區中按一下任何值，編輯區段長度。

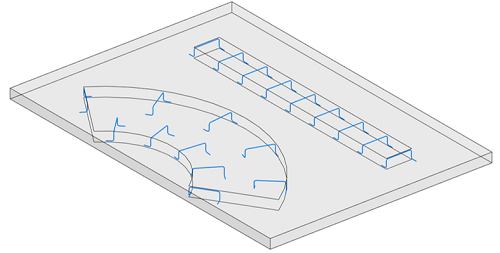

在路徑型配筋內使用有 3D 彎鉤的鋼筋造型，可在專案中分佈鋼筋立架。

提示: 選取路徑型配筋內的鋼筋，然後按空格鍵可用不同方式讓鋼筋繞圈旋轉並讓鋼筋轉向。

如果是自由造型鋼筋，曲柄或彎鉤預設旋轉 (0 度) 會與主體表面互垂。
