編輯接合鋼筋集的鋼筋約束

編輯接合鋼筋集對混凝土主體或其他鋼筋的約束。

接合的鋼筋集使用鋼筋約束來維持彼此之間的連接。

編輯鏈中某些鋼筋集的約束時，要根據混凝土主體或其他鋼筋編輯整個鏈的約束。

編輯接合鋼筋集的端點約束

1. 選取其中一個鋼筋集。
2. 按一下「修改 | 結構鋼筋」「約束」面板 (編輯約束)
3. 選取要編輯的端點控點。
   註: 您可以按一下其中一個其他的位置 來切換該端點的接合位置。
4. 按一下混凝土面並設定該端點的偏移
5. 編輯兩個連接的鋼筋集中任何一個的約束具有相同的效果。

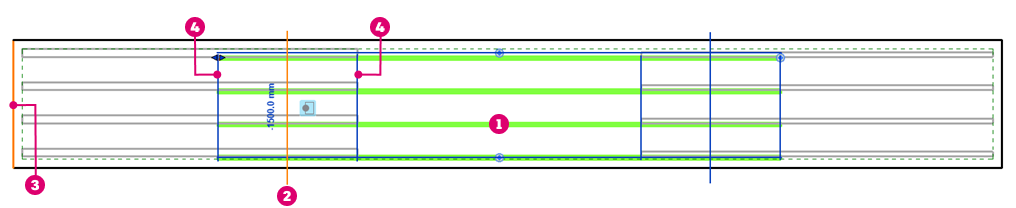

接合鏈中鋼筋集的鋼筋端點約束

• - 接合鏈中已編輯的鋼筋集。
• - 鋼筋端點控點目前的接合位置 (中間)。
• - 已編輯鋼筋端點的約束目標。
• - 鋼筋端點控點的其他可能接合位置 (端點 1、端點 2)。

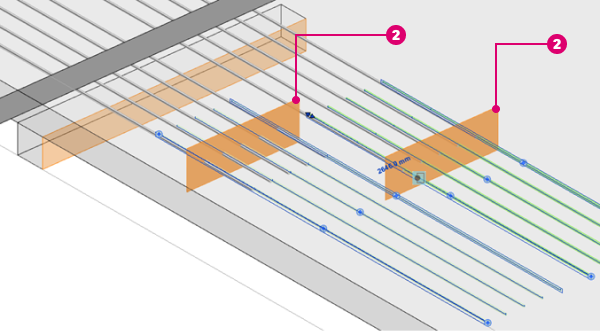

3D 視圖

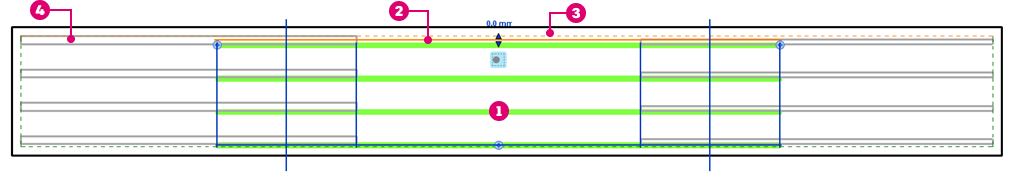

接合鏈中鋼筋集的鋼筋平面約束

• - 接合鏈中已編輯的鋼筋集。
• - 針對所有接合鋼筋集中直徑最大的鋼筋顯示的鋼筋平面控點圖形。
• - 保護層的約束。
• - 所有接合鋼筋集中直徑最大的鋼筋。
