接合鋼筋 - 點選線

在選取的位置或參考線接合一個或多個鋼筋集。

選取的參考線會接合其相交的所有鋼筋集。

使用「接合鋼筋」 - 「點選線」接合鋼筋

1. 選取一個或多個鋼筋集。
2. 在「修改 | 結構鋼筋」「接合」面板中，按一下 (接合鋼筋)。
3. 在「修改 | 接合鋼筋」「接合」面板中，按一下 (點選線)。
4. 從「性質」選項板中選取接合類型。

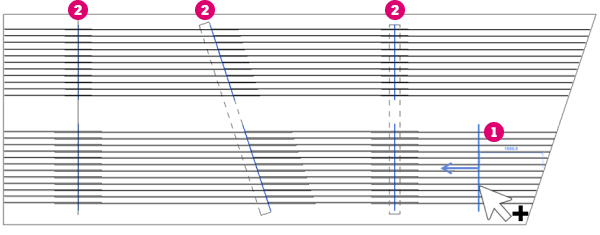

5. 沿任何最初選取的鋼筋集按一下，可在該位置接合鋼筋集 。再按一下即可取消選取並刪除既有的接合。
6. 或者，選取視圖中的任何參考線，以接合所有相交的鋼筋集 。
7. (選用) 您可以變更接合位置實體參數，使接合線位於搭接長度的中間或側邊。按空格鍵即可在不同的接合位置選項之間切換。
8. 接合的鋼筋集會以預覽的方式顯示。按「完成」以接受接合的鋼筋集，或按「取消」以捨棄並結束接合鋼筋工具。

在 3D 視圖中，您點選的參考項目會投影至目前的工作平面，並加以延伸，以便接合鋼筋集。您可以在使用接合鋼筋工具之前或期間切換目前工作平面，以選取適當的工作平面。

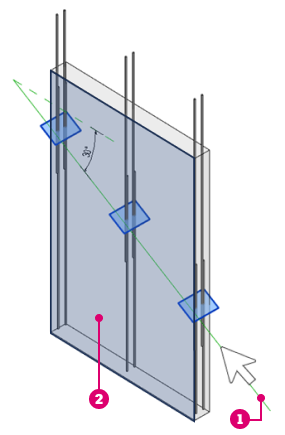

範例：牆內有鋼筋，透過點選目前工作平面中繪製的模型線 加以接合 ：
