您可以使用「鋼筋曲柄長度」對話方塊定義鋼筋類型的曲柄長度。
按一下「鋼筋類型性質」中的「曲柄長度編輯」按鈕，即可存取此對話方塊。您可於下表下方的影像中找到這些參數的圖像。
| 名稱 | 描述 |
|---|---|
| 曲柄類型名稱 | 這是專案中定義的鋼筋曲柄類型清單，由系統自行填入。 |
| 自動計算 | 清除此勾選方塊可取代曲柄尺寸，以及「長度」的「鋼筋直徑」的自動計算。 |
| 曲柄斜度 1: | 顯示曲柄類型中定義的曲柄斜度。不勾選「自動計算」可取代鋼筋類型的此值。 |
| 斜角長度 | 顯示曲柄斜角長度。 |
| 直線長度 | 顯示曲柄直線長度。 |
| 曲柄偏移 | 顯示曲柄偏移。如果勾選自動計算， 曲柄偏移 = 曲柄偏移倍數 * 模型鋼筋直徑 |
| 長度 | 顯示曲柄長度。如果勾選自動計算， 長度 = 長度倍數 * 鋼筋直徑 |

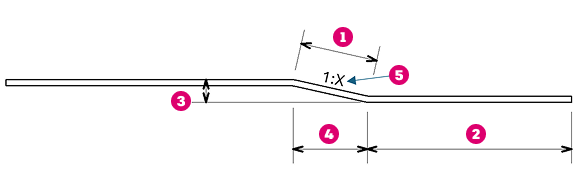

曲柄斜角長度
曲柄長度
曲柄偏移
曲柄直線長度
曲柄斜度 1:X
