定義和修改鋼筋接合

瞭解如何定義和修改視圖中的鋼筋接合。

在「專案瀏覽器」中，導覽至「族群」「結構鋼筋」「鋼筋接合」。

1. 在鋼筋接合上按一下右鍵，然後選取「複製」。
2. 按兩下新複本。
3. 定義是否要移動接合的鋼筋，以及定義交錯長度倍數和搭接長度倍數。
4. 在新的接合類型上按一下右鍵，然後選取「更名」。輸入接合類型的名稱。
5. 按一下「確定」。
6. 使用「接合」指令並建立新接合，或使用「修改接合」來變更既有鋼筋接合的類型。

修改接合

顯示視圖中可修改的所有鋼筋接合。您可以在視圖中選取、移動、變更接合類型和性質，以及刪除或移除接合。

修改接合：

1. 選取一個或多個鋼筋集。
2. 按一下「修改 | 結構鋼筋」「接合」面板 (接合鋼筋)。
3. 按一下「修改 | 接合鋼筋」「接合」面板 (修改接合)，或按一下「選取」面板中的 (修改)。

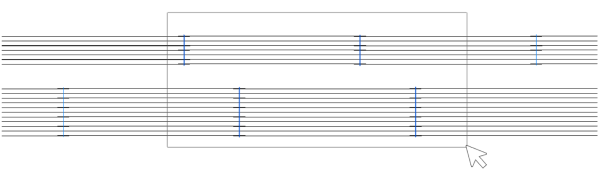

4. 將顯示視圖中的所有接合。
   註:

   • 您可以同時變更多個接合的接合類型。
   • 您可以選取既有接合加以移動、旋轉，或使用「對齊」工具將接合與其他參考項目對齊。請參閱對齊元素。

刪除接合：

1. 選取接合，然後按一下「刪除」。
2. 先前連接的集是一體的。

移除接合並現地保留先前連接的集：

1. 選取接合。
2. 按一下「修改 | 接合鋼筋」「接合」面板 (移除接合)。
3. 接合會移除，但先前連接的集會保留在原位，其約束也會重設。

編輯接合線的外觀：

1. 開啟「可見性與圖形顯示」對話方塊。
2. 按一下左下角的「物件型式...」按鈕。
3. 在「物件型式」對話方塊 「模型物件」頁籤「結構鋼筋」品類中，編輯「接合定位線」性質。

   或

4. 在「可見性與圖形顯示」對話方塊中，取代特定視圖的線型式。

請參閱關於「可見性與圖形顯示」對話方塊和物件型式。
