在選取的鋼筋位置或相交線參考處分割一或多個鋼筋集。
您可以選擇約束結果集，以及分割接合鏈中的一個或所有集。
- 「修改 | 結構鋼筋」
「接合」面板
(接合) 下拉式清單
(分割鋼筋集)。
- 「修改 | 接合鋼筋」「模式」面板 (分割鋼筋集)。
或
註: 分割僅適用於造型驅動鋼筋集。目前不支援區域配筋、路徑型配筋和自由造型鋼筋。
點選直筋
透過選取直筋來分割一個集。

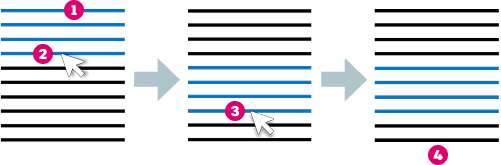

- 選取一個或多個鋼筋集。這些集會是可分割的集。
- 在「修改 | 結構鋼筋」「接合」面板，按一下 (接合) 下拉式清單，然後選取 (分割鋼筋集)。或者，按一下「接合」指令，然後將模式切換為「分割集」。
- 在「修改 | 分割集」中，按一下
(點選直筋)。

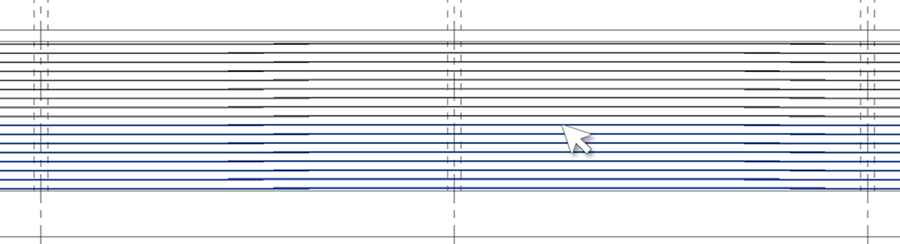

- 將游標懸停在某根直筋上可查看亮顯的結果集。系統會從集中的第一根直筋
開始亮顯到您懸停在其上的直筋。按一下直筋即可分割
。
- 繼續在初始集中或從分割
所產生的集中選取直筋。
- 分割的集會以預覽的方式顯示。按一下
(完成)
接受分割集，或按一下
(取消) 捨棄選取並結束分割鋼筋集工具。

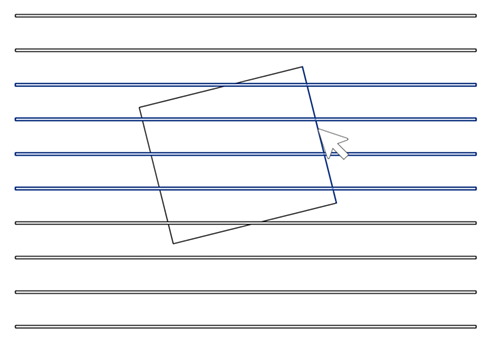

您也可以點選線參考來分割一個或多個集。
- 使用相同的「點選直筋」模式，將游標懸停在直線參考上以查看亮顯的分割集。
- 選取要分割的直線。一條線參考最多可分割一個集 2 次。
- 分割的集會以預覽的方式顯示。按一下 (完成) (4) 接受分割集，或按一下 (取消) 捨棄選取並結束分割鋼筋集工具。
約束集
您可以在「修改 | 分割集」「選項」面板中開啟
(約束集)，自動約束從分割產生的集。鋼筋平面與各個集在平面外範圍之間會自動建立約束，讓兩者在分割後可以一起移動。

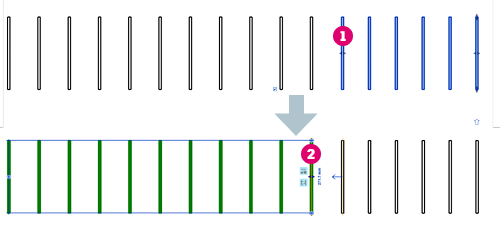

下面是一個範例，集已經分割 ，編輯約束會顯示第二個集的鋼筋平面與第一個集 的平面外控點之間的雙向約束。
分割所有集
在「修改 | 分割集」的「選項」面板中啟用
(分割所有集) 開關，可分割接合鏈中的所有集。如果此選項關閉，則只會分割一個集，並且會捨棄該集與鏈中相鄰集之間的接合連接。
下面是一個範例，將游標懸停在其中一個集中的直筋上時，會亮顯接合鏈中所有集中的直筋。
註: 啟動分割指令時，如果在接合鏈中至少選取了一個集，就可以使用分割所有集的選項。
