放置鋼筋 - 依兩點

透過擴展鋼筋造型以填滿您用兩點定義的方塊，在有效的主體中放置個別鋼筋實體。

此方塊預設會對齊視圖座標系統，或者您可以將它對齊到放置期間指定的其他參考。

影片：使用兩點放置鋼筋

1. 按一下「結構」頁籤「鋼筋」面板下拉式清單 「鋼筋設定」。決定鋼筋造型是否與參考彎鉤相符。將任何鋼筋放置於專案中之前先指定是非常重要的，因為其在稍後的設計過程中無法變更。完成時關閉對話方塊。
2. 按一下「結構」頁籤 「鋼筋」面板 (鋼筋)。
   註: 對於是有效鋼筋主體的元素而言，此工具也會出現在選取項目的關聯式頁籤上。
3. 按一下「修改|放置鋼筋」「放置方式」面板 (依兩點)。

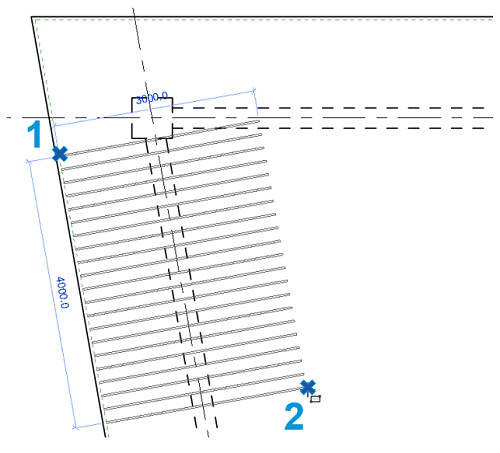

   1. 將游標懸停在有效主體內以放置第一點。
   2. 定義鋼筋的標註或集的範圍，然後按一下要放置的第二點。
4. 在「性質」選項板頂端的類型選取器中，選取所需的鋼筋類型。
5. 可選。如有需要，按一下「修改 | 放置鋼筋」頁籤「族群」面板 (載入造型) 載入其他鋼筋形狀。
6. 在選項列上的「鋼筋形狀選取器」或「鋼筋形狀瀏覽器」中，選取所需的鋼筋形狀。
7. 選取放置平面。從「修改 | 放置鋼筋」頁籤 「放置平面」面板中，按一下下列其中一個放置平面
   • (目前的工作平面)
   • (近保護層基準值)
   • (遠保護層基準值)

   該平面會定義主體中放置鋼筋的位置。

8. 選取放置方位或透視。
   • (與工作平面平行)
   • (水平)
   • (垂直)
   • (與工作平面垂直)

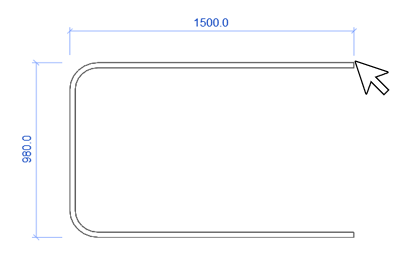

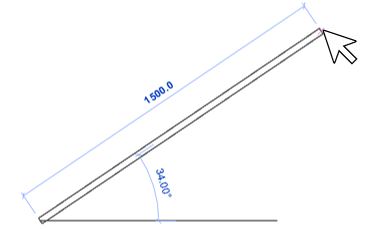

   使用「與工作平面平行」選項，可將鋼筋平面放置在與目前工作平面平行，或以平行集或垂直集的方式讓鋼筋平面與工作平面垂直。對於單一區段的鋼筋造型，您可以使用「與工作平面平行」和「與工作平面垂直」選項放置以任何方向旋轉的鋼筋或集。這些選項也允許自動對齊可見的參考，以及透過暫時標註直接輸入鋼筋或集長度。

   與工作平面平行	與工作平面垂直

   對於有多個區段的鋼筋造型，「與工作平面平行」會擴展由兩個點定義的方塊中的造型。





   方位定義了放置於主體中的鋼筋如何對齊。

   提示: 使用括號 [ 或 ] 可在方位選項之間快速切換。
9. 將游標懸停在有效主體內以放置第一點，定義鋼筋的標註或集範圍，然後按一下要放置的第二點。如有必要，在放置時按空格鍵旋轉保護層基準值中鋼筋形狀的方位。放置後，選取鋼筋並使用空格鍵，同樣可以旋轉方位。
   提示: 如果您將標準型式鋼筋放置在鐙筋/箍筋型式鋼筋旁邊，標準鋼筋會沿著鐙筋/箍筋的邊緣鎖點。這包括鐙筋/繫筋的直邊、圓角和彎鉤。

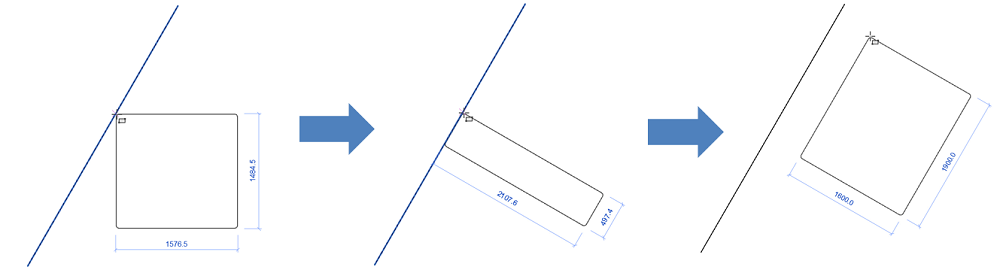

10. 您也可以將游標懸停在參考上時按向上箭頭，將定義鋼筋大小的方塊對齊至專案中任何參考。選取方塊的第一點之前或之後都可以執行此作業。在空白空間上方按向上箭頭，或結束鋼筋放置以重置旋轉。






11. 可選。鋼筋的預設長度是主體元素的長度，或保護層基準值約束內之其他主體元素的長度。若要編輯長度，請變更為平面視圖或立面視圖，選取鋼筋例證，然後按需要修訂端點。
