標籤區域配筋

您可以使用自訂的符號和標籤，在區域配筋區域加註解。這可用來提供鋼筋類型資訊和特定邊界詳細資料。

放置區域配筋符號

1. 按一下「標註」頁籤「符號」面板 (區域配筋符號)。
   註: 如果專案中沒有鋼筋符號，您可以從資源庫載入。

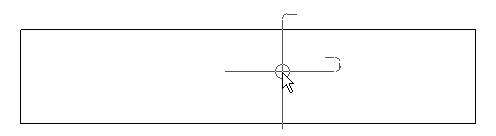

2. (可選) 若要自動放置標籤，請按一下「標註」頁籤「符號」面板 (區域配筋符號) (自動放置)。第一次按區域配筋會自動將標籤放在中心。
3. 若要手動定位標籤，請關閉「自動放置」，按一下可選取區域配筋，再按一下可放置標籤。


放置區域配筋標籤

1. 選取「標註」頁籤「標籤」面板 (依品類建立標籤)。
   註: 如果專案中沒有鋼筋標籤，您可以從資源庫載入。

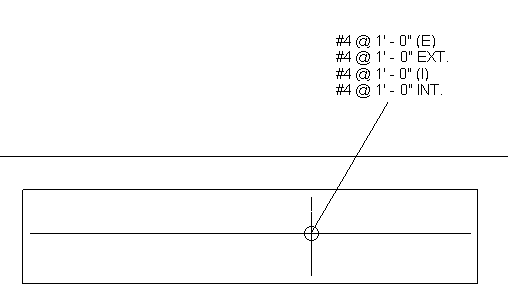

2. 選取要放置標籤的區域配筋。


   您可以透過編輯標籤標示加入主要間距性質。「底部/內部主要間距」和「頂部/外部主要間距」是可用的「品類參數」。

3. 按 ESC 結束「標籤」工具。
   註: 若要解決對區域配筋加上標籤時可能發生的四捨五入誤差，您可以修改鋼筋體積和長度的測量單位。按一下「管理」頁籤「設定」面板 (專案單位)。在「鋼筋體積」或「鋼筋長度」下，按需要調整單位、四捨五入和符號表現法。
