O prohlížeči objektů

Prohlížeč objektů umožňuje zobrazování náhledu objektů ve výkresu s různými styly zobrazení, směry pohledu a konfiguracemi zobrazení beze změny zobrazení výkresové oblasti.

Prohlížeč objektů lze spustit z různých umístění v softwaru. V závislosti na tom, kde je Prohlížeč objektů umístěn, mohou být možnosti zobrazování a navigace různé. Chcete-li například v Prohlížeči objektů zobrazit náhled objektu z výkresové oblasti, zobrazí se kompas. Použijete-li prohlížeč objektů k zobrazení náhledu stylu ve Správci stylů, kompas se nezobrazí, protože styl není objektem umístěným ve GSS nebo USS.

Režim grafiky prohlížeče objektů

Prohlížeč objektů podporuje multiplatformní 3D grafický systém (GSF). Chcete-li povolit tento grafický systém, nastavte systémové proměnné FASTSHADEDMODE a AECOBJVWRGSMODE na hodnotu 1 nebo ON.

Když je povolen multiplatformní grafický systém, Prohlížeč objektů zobrazí v rozevíracím seznamu vizuálních stylů pouze podporované vizuální styly. Chcete-li pracovat s úplnou sadou vizuálních stylů, vypněte multiplatformní grafický systém pomocí proměnné AECOBJVWRGSMODE.

Po úpravě systémové proměnné AECOBJVWRGSMODE znovu otevřete Prohlížeč objektů a použijte grafické změny.

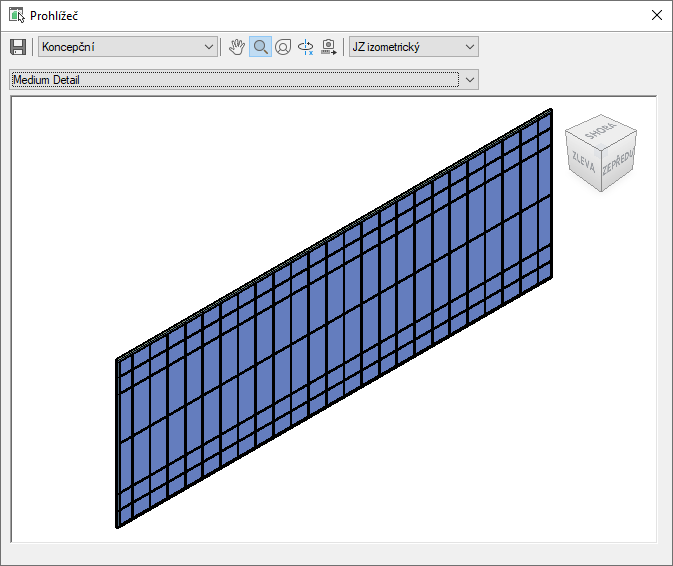

Náhled objektů z výkresové oblasti

Můžete vybrat jeden nebo více objektů v grafické oblasti a zobrazit jejich náhled v Prohlížeči objektů.

1. Vyberte objekty v grafické oblasti, jejíž náhled chcete zobrazit.
2. Klikněte na kartu <Objekt> panel Obecné Prohlížeč objektů. Hledat


Do náhledu lze přidat další objekty bez zavření Prohlížeče objektů. Prohlížeč objektů lze asociovat vždy jen s jedním výkresem. Objekty z jiného výkresu nelze přidat, dokud není Prohlížeč objektů nebo jeho aktuální asociovaný výkres zavřen.

1. S již otevřeným Prohlížečem objektů a zobrazením náhledu existujících objektů vyberte nové objekty na kreslicí ploše, které chcete přidat do aktuálního náhledu.
2. Klikněte na kartu <Objekt> panel Obecné Prohlížeč objektů. Hledat

Zobrazení náhledu stylů objektů ve Správci stylů

Můžete zobrazit náhled efektů stylu, který vytváříte v Prohlížeči objektů (Plovoucí prohlížeč), poskytovaném ve Správci stylů.

1. Klikněte na kartu Správapanel Styl a zobrazení Správce stylů . Hledat
2. Vyberte styl, jehož náhled chcete zobrazit.
3. Klikněte na tlačítko (Plovoucí prohlížeč) v levé dolní části Správce stylů.

   Případně můžete kliknout na tlačítko (Přepnutí vnitřní úpravy) k zobrazení prohlížeče objektů zabudovaného ve Správci stylů.

Náhled objemových modelů v Průzkumníkovi modelu

Průzkumník modelu je okno, které umožňuje vytvoření, zobrazení a manipulaci s objemovými prvky a objemovými skupinami. Průzkumník modelu pomocí Prohlížeče objektů umožňuje zobrazení náhledu operací objemového prvku a objemové skupiny, které provádíte.

1. Vyberte objemovou skupinu.
2. Klikněte na kartu Objemová skupinapanel UpravitZobrazit průzkumníka modelu. Hledat


Zabudovaný prohlížeč objektů

Řada dialogů obsahuje zabudované prohlížeče objektů, které umožňují zobrazit náhled komponent stylu, definice nebo nástroje. V následující části je uvedeno několik příkladů prohlížečů zabudovaných objektů.

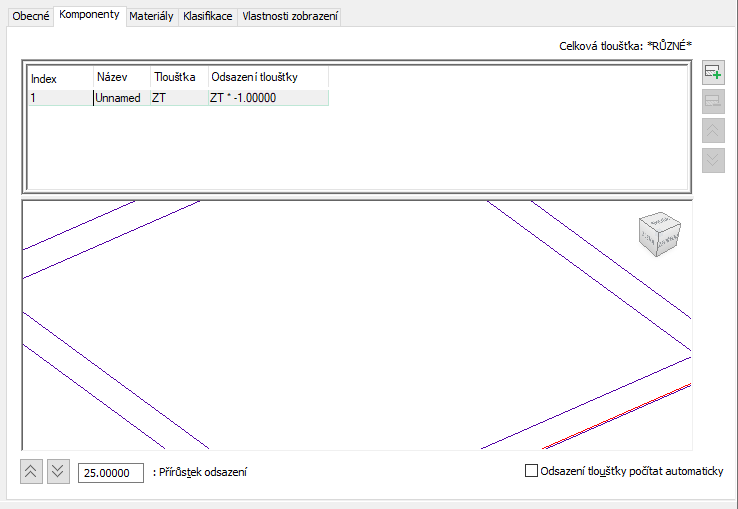

Zabudovaný prohlížeč objektů na kartě Styl střešní desky

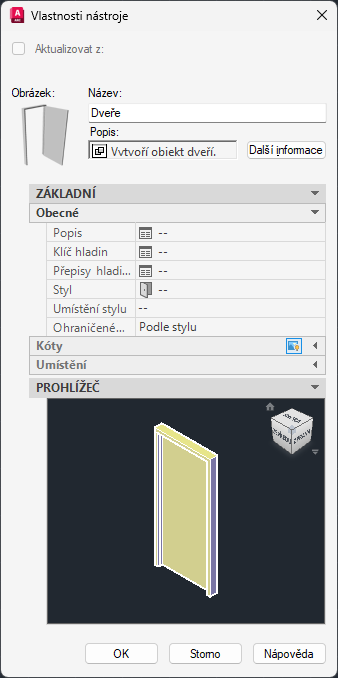

Zabudovaný Prohlížeč objektů ve vlastnostech nástroje

Aktualizace prohlížeče objektů

Prohlížeč objektů nemusí odrážet změny nebo odstranění provedené v objektu v reálném čase.

Chcete-li vynutit obnovení nebo aktualizaci Prohlížeče objektů, můžete provést některou z následujících akcí:

• Přidání existujícího nebo nového objektu do Prohlížeče objektů.
• Posouvejte, otáčejte nebo klikejte na nástroj ViewCube v Prohlížeči objektů.
• Pomocí určitých prvků uživatelského rozhraní, které mění pohled v Prohlížeči objektů, jej obnovte.
