CLIPIT (nástroj Express Tool)

Slouží k oříznutí externích referencí nebo obrázků pomocí úseček a křivek.

Hledat

Umožňuje oříznout vybrané části bloků, externích referencí, obrázků a objektů překrytí oříznutím nebo odebráním zobrazení všech ostatních objektů pomocí křivky, kružnice, oblouku, elipsy, textu, víceřádkového textu nebo definice atributu. Pomocí nástroje CLIPIT můžete použít oblouky, kružnice nebo křivky k definování hranice oříznutí pro bloky, externí reference, obrázky a překrytí.

Nástroj CLIPIT umožňuje oříznutí na zakřivené hranice tím, že prochází obloukové segmenty jako řadu krátkých přímých segmentů. Přesnost, s jakou prochází obloukové segmenty, můžete určit zadáním maximální vzdálenosti mezi bodem poloviny segmentu a obloukem:

Zadání velké hodnoty způsobí snížení počtu segmentů a lepší výkon, ale oblouky se budou jevit jako méně hladké. Naopak zadání velmi malé hodnoty vede k hladkému oříznutí podél oblouků, ale je náročnější na zpracování během opakovaného vytváření.

Tip: Chcete-li zvýšit výkon, zadejte při vytváření výkresu na výzvu k určení maximální chyby vzdálenosti pro rozlišení oblouků relativně velké hodnoty. Jakmile budete připraveni k vykreslení výkresu, použijte nástroj CLIPIT znovu a určete pro něj malou chybovou hodnotu pro rozlišení oblouku.

Příklad

Nakreslete křivku, kružnici nebo oblouk a ořízněte část externě odkazovaného půdorysu podlaží.

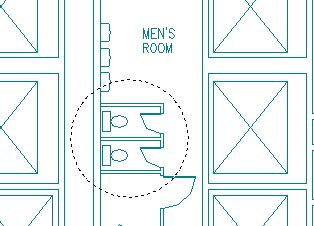

Jako hranici oříznutí vyberte kružnici:

Vyberte externí referenci:

Externí reference bude oříznuta pomocí kružnice jako hranice oříznutí:

Soubor

clipit.lsp
