Vytvoří definici typu čáry na základě vybraných objektů a uloží ji do určeného souboru definice typu čáry (LIN).
Typ čáry je opakující se řada čárek, teček, tvarů a textových objektů. Pomocí standardních příkazů KŘIVKA, ÚSEČKA, BOD, TEXT a TVAR aplikace AutoCAD nakreslete přibližnou podobu typu čáry a pak na výzvu Výběr objektů příkazu MKLTYPE tyto objekty vyberte. Pomocí příkazu MKLTYPE lze definovat složité i jednoduché typy čar. Pokud chcete definovat složitý typ čáry, zahrňte do výběru objekty tvaru nebo textové objekty. Pomocí příkazu MKSHAPE můžete tvary vytvořit jednoduše výběrem objektů.
Příkaz: MKLTYPE
Select a ".LIN" file: <C:\Express\Drawings\acad.lin>: Zadejte název souboru typu čáry a cestu ke složce.
Enter linetype name: Zadejte název typu čáry.
Linetype description: Zadejte popis typu čáry.
Starting point for line definition: Určete počáteční bod.
Ending point for line definition: Určete koncový bod.
Select objects: Vyberte úsečku, křivku, bod, tvar nebo textový objekt.
Poznámky
- Jestliže vyberete existující soubor LIN, v dialogu Soubor se zobrazí upozornění, že soubor bude nahrazen. Ve skutečnosti je ale soubor připojen. Pokud se rozhodnete vytvořit typ čáry se stejným názvem, který již existuje ve vybraném souboru LIN, zobrazí se upozornění na přepsání. Pokud zvolíte možnost Ano, bude existující typ čáry přepsán, ale zbytek soubor zůstane nezměněn.
- Pokud se pokusíte vytvořit typ čáry, který začíná prázdným segmentem, přidá aplikace na začátek definice tečku.
- Křivky vytvořené pomocí složitých typů čar zobrazují za určitých okolností tvary lépe, pokud proměnnou PLINEGEN nastavíte na hodnotu 1.
- Jestliže vytvoříte složitý typ čáry pomocí tvarů, můžete vybrat pouze tvary, které leží v rovině XY aktuálního USS a nejsou zrcadleny.
Příklad
Vytvořte čárkovaný typ čáry pro studenou vodu.
Po zadání názvu souboru, názvu typu čáry a popisu vyznačte výběrem bodů počáteční a koncové body definice čáry:
Určete čáry a textové objekty, které mají být použity k definování typu čáry:

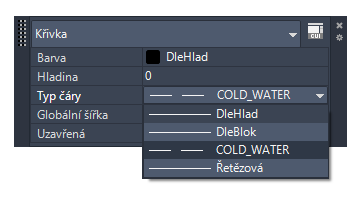

Typ čáry je načten a připraven k použití:
