MKSHAPE (nástroj Express Tool)

Vytvoří definici tvaru na základě vybraných objektů.

Hledat

Tvary umožňují rychle zobrazit relativně jednoduchou geometrii. Velikost jednoho tvaru je omezena na 2200 bajtů dat. Jestliže vytvoříte tvar, který překračuje toto omezení, vytvoří příkaz MKSHAPE tvary se složitou geometrií, ze kterých vytvoří jeden tvar. Tyto dílčí tvary můžete vypsat, pokud spustíte příkaz TVAR, zadáte možnost ? a pak zadáte *.

Příkaz MKSHAPE nepoužívá segmenty úsečky, které jsou tvořeny bodem nebo mají nulovou délku. Efekt bodu však můžete získat tak, že nakreslíte velmi krátký segment úsečky a použijete rozlišení, které je dostatečně vysoké na to, aby tento segment nebyl převeden na nulovou délku. Pokud se tento krátký segment ve výsledném tvaru nezobrazí, zkuste to znovu s vyšší hodnotou rozlišení nebo s delším segmentem úsečky.

Pomocí příkazu TVAR umístěte tvary do výkresu.

Poznámka: Jestliže vyberete existující soubor SHP, dialog Soubor vás upozorní, že tento soubor bude nahrazen. Pokud ale vyberete existující tvar v tomto souboru, přepíše se definice tohoto tvaru a zbytek souboru zůstane nezměněn.

Pokud načtete dva nebo více souborů tvarů obsahujících jeden nebo více tvarů se stejnými definicemi tvaru, použije se definice tvaru z prvního načteného souboru.

Tip: Do souboru SHP můžete uložit několik tvarů. Po vytvoření tvaru navíc můžete s jeho pomocí snadno vytvořit příkazem MKLTYPE složitý typ čáry.

Hodnoty rozlišení

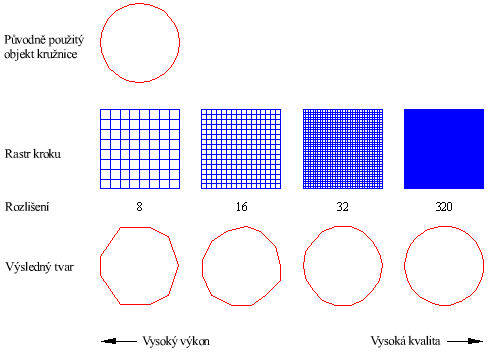

Při vysokých hodnotách rozlišení se vytvářejí tvary, které jsou přesnější reprezentací vybrané geometrie. Vysoké hodnoty rozlišení však mají tendenci vytvářet tvary, které obsahují více souřadnicových dat a kladou na aplikaci AutoCAD větší nároky během regenerace. Naopak při nízkých hodnotách rozlišení se vytvářejí méně přesné tvary, které aplikace AutoCAD zpracovává rychleji. Můžete experimentovat s různými hodnotami rozlišení, až najdete rovnováhu mezi výkonem a přesností, jež nejlépe vyhovuje vašim potřebám. Hodnota rozlišení se zaokrouhluje na nejbližší násobek 8 a nesmí překročit hodnotu 32767. Následující obrázek znázorňuje, jak faktor rozlišení ovlivňuje výsledný vzhled tvaru:

Příkaz: MKSHAPE

Select a ".SHP" file: <drawing.shp>: Zadejte název souboru tvaru, do kterého chcete tvar uložit.

Enter the name of the shape: Zadejte název tvaru.

Enter resolution <124>: Zadejte hodnotu rozlišení.

Insertion base point: Určete bod.

Select objects: Vyberte úsečku, křivku, oblouk, kružnici nebo elipsu (pro účely definice se s vybranými objekty nakládá, jako by měly spojitý typ čáry).

Příklad

Vytvořte tvar spínače.

Po zadání názvu souboru a tvaru vyberte bod vložení tvaru:

Potom vyberte objekty, které se mají použít k definování tvaru:

Tvar lze nyní umístit pomocí příkazu TVAR:

Soubor

mkshape.lsp
